BUCK BOOST拓扑解析：原理、器件选型与设计

在DC/DC变换电路中，BUCK BOOST拓扑凭借可升降压、电路结构简洁的特性，成为工业电源、车载供电、负电压输出等场景的核心选择。它既能实现输出电压低于输入，也可高于输入，唯一特性是输出电压极性与输入相反。本文从工作原理、工程注意事项，完整拆解BUCK BOOST拓扑设计全流程。

一、BUCK BOOST拓扑核心结构与工作逻辑

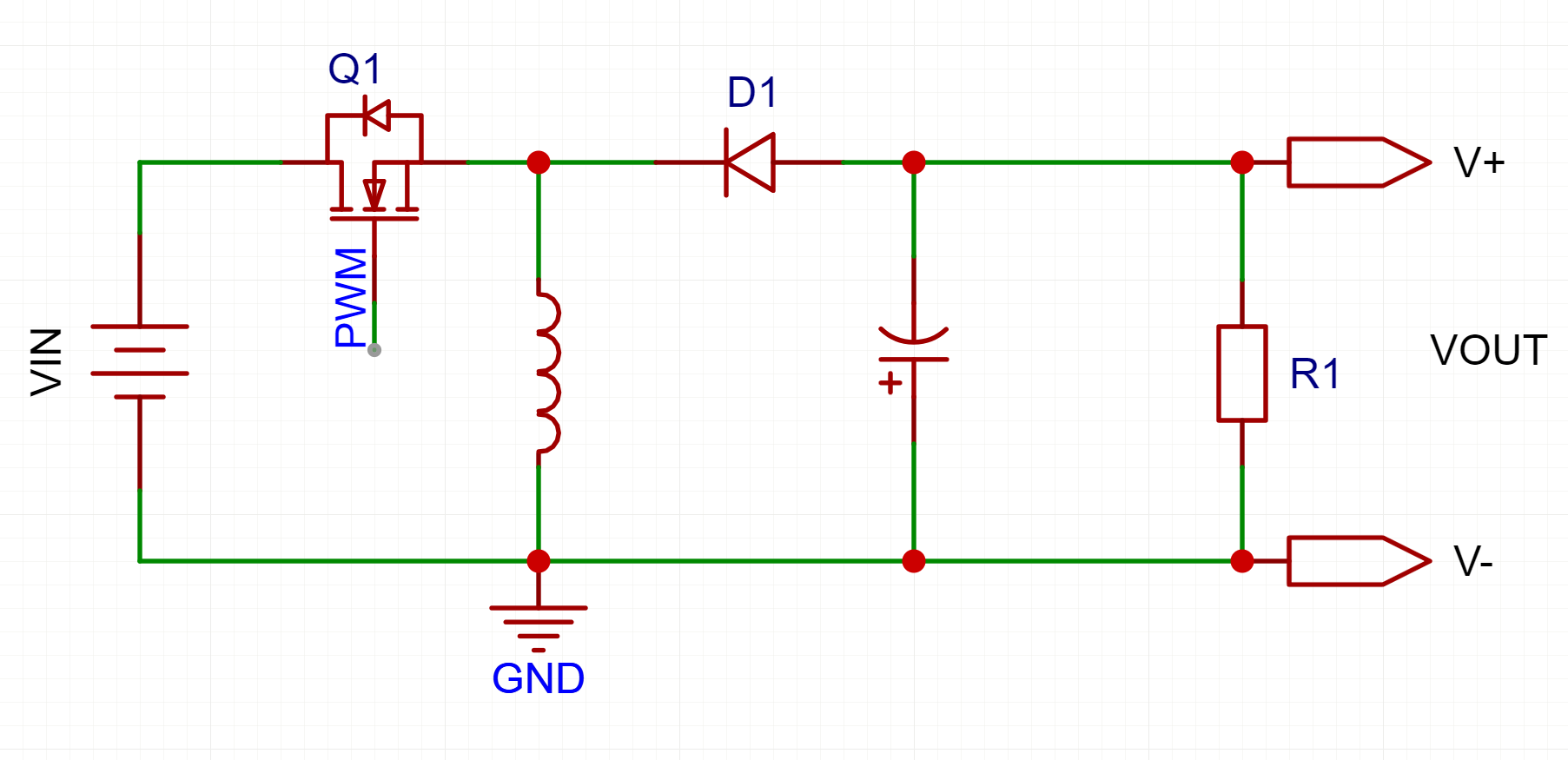

BUCK BOOST标准拓扑由功率管Q1、续流二极管D1、储能电感、输出电容及负载R1组成，是基于电感储能/释能实现升降压的非隔离拓扑。

电路分两个稳态工作阶段，全程遵循电感伏秒守恒：

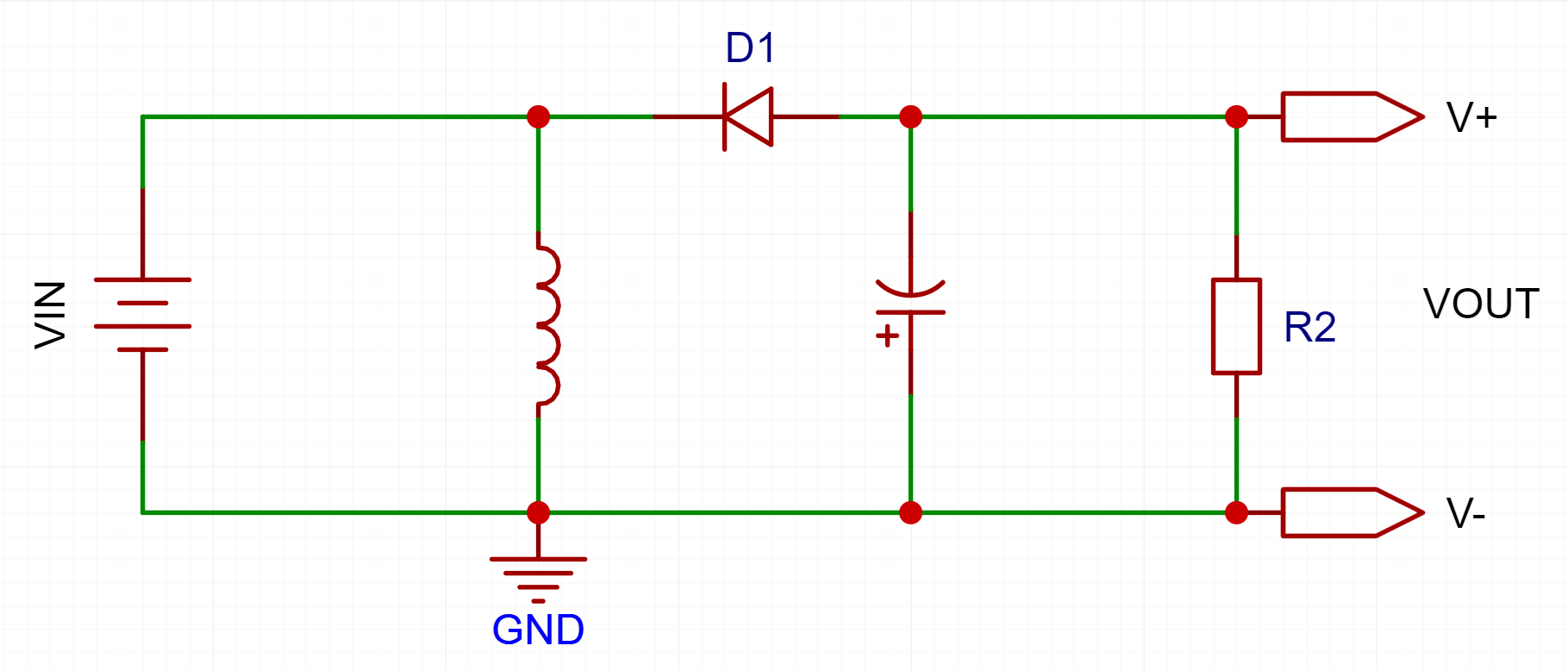

1. 功率管Q1导通阶段

电感L1直接接入输入电源，两端电压=VIN，电感电流线性上升，完成储能；

续流二极管D1反偏截止，输出侧与输入侧电气隔离；

     输出电容COUT放电续流，持续为负载R1供电，负载无断电、非断路。

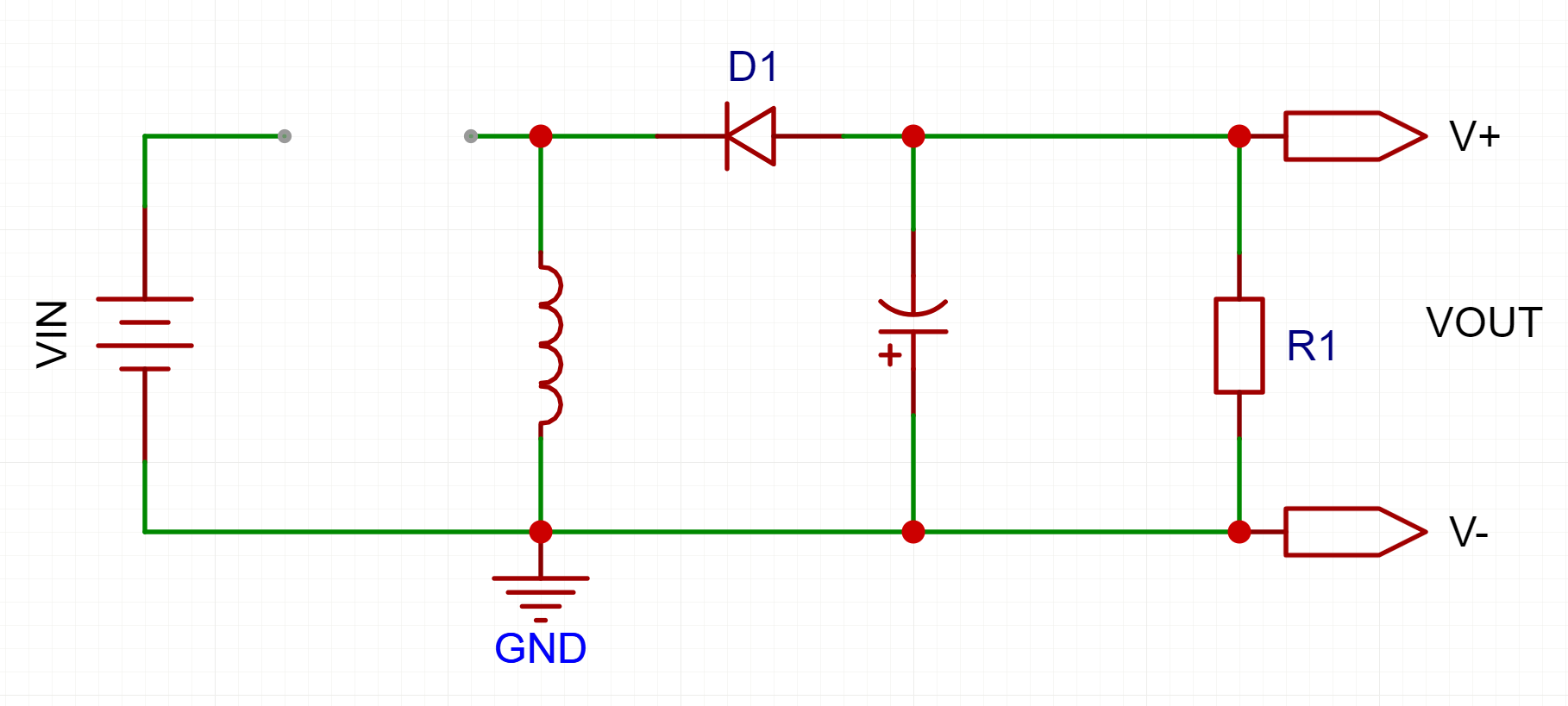

2. 功率管Q1关断阶段

电感电流无法突变，通过D1向输出侧释能；

电感为输出电容COUT充电，同时供给负载，完成能量传递。

占空比与升降压对应关系

D＜0.5：输出电压绝对值＜输入，降压模式

D＞0.5：输出电压绝对值＞输入，升压模式

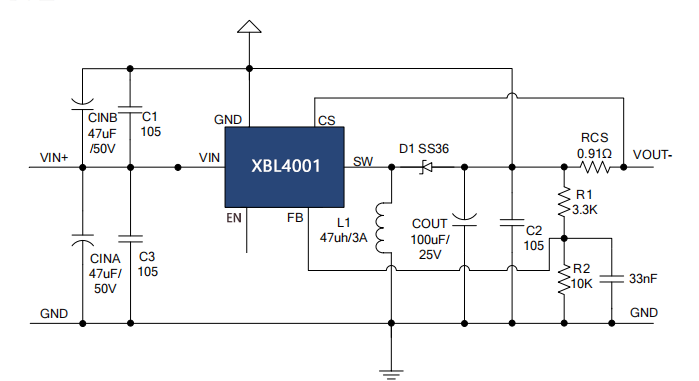

二、关键元器件计算选型

器件参数直接决定电路稳定性、效率与可靠性，以下为工程化计算方法：

l 储能电感L1

感量计算公式：L = (D×VIN)/(0.3×FSW×(IIN+IOUT))

电感峰值电流：ILPEAK = 1.15×(IIN+IOUT)

选型要求：电流额定值≥1.5×(IIN+IOUT)，留足安全余量

l 2. 续流二极管D1

反向耐压：VD = VIN + |VOUT|，选型留1.5倍耐压余量

电流能力：平均电流=IOUT，峰值电流=ILPEAK

推荐：肖特基二极管，降低导通损耗、提升效率

l 3. 功率管Q1（MOSFET）

耐压值：VMOS = VIN + |VOUT|

电流能力：峰值电流=ILPEAK，平均电流=IIN

优先选低Rds(on)器件，减小导通损耗

l 4. 输入/输出电容

容值按电压跌落要求计算，优先低ESR电容，抑制纹波

三、工程应用必看注意事项

1. 耐压核心原则

    功率管、续流二极管耐压必须＞输入电压+输出电压绝对值，严禁满额使用。

2. 接地设计

    芯片信号GND与功率地严格分离，避免地弹噪声干扰芯片工作。

3. 输入滤波

    芯片电源端配置10μF以上滤波电容，保证供电纯净。

4. 效率与余量

    BUCK BOOST效率低于纯BUCK/BOOST，器件电流、功率、散热均需留足余量。

5. 负载供电连续性

    输出电容承担导通阶段续流，容值与ESR直接影响输出纹波与负载稳定性。

四、总结

BUCK BOOST拓扑结构简洁、功能灵活，是负电压输出与宽范围升降压的优选方案。设计核心在于伏秒平衡公式应用、器件余量把控、接地与滤波设计。
