PART 01
芯片概述

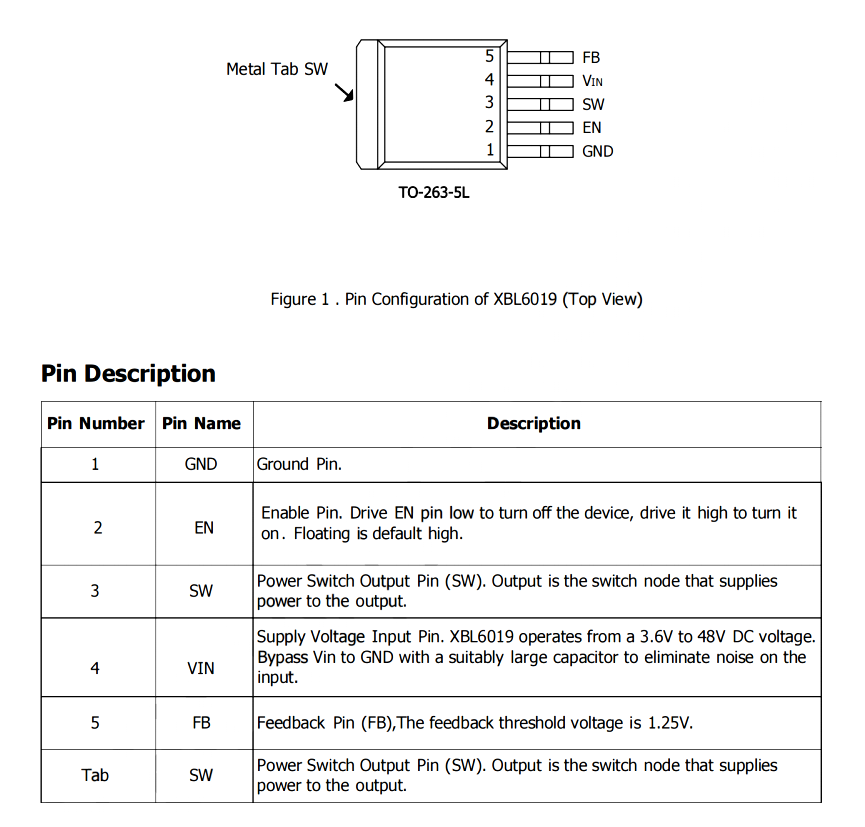

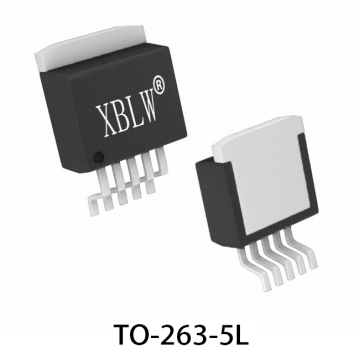

在电子电路设计领域，芯伯乐推出的XBL6019芯片以其优异的性能和广泛的应用范围受到广泛关注。芯伯乐XBL6019是一款专为升压（boost）、反激（flyback）和正激（forward）转换器设计的单片集成电路。它集成了5A PMOSFET开关和必要的保护电路，内置了包括电流限制、热限制和欠压锁定功能，能够确保电路在各种工况下的稳定运行。
PART 02
芯片特点
1
宽输入电压范围
XBL6019支持3.6V~48V的宽输入电压范围，适应多种电源场景，无论是电池供电还是工业电源环境都能轻松应对。
2
高效率转换
转换效率最高高达93%，得益于内置的优化功率MOSFET和先进的电路设计，可有效降低能耗和散热需求，提高设备的续航能力和运行效率。
3
多种保护功能
芯片内置热关断、电流限制和欠压锁定等多重保护机制，有效防止因过热、过载或输入电压异常导致的器件损坏，提升系统的可靠性。
4
最大持续5A电流输出
支持最大5A电流输出，可持续为各类大功率负载设备提供稳定且充足的电力保障，确保器件始终能够正常运转，不会因电流供应不足而出现无法正常工作的情况。
PART 03
典型应用场景
（一）升压调节器
在LED照明、便携式设备充电等需要将低压提升至高压的场合，XBL6019可高效完成电压转换任务，提供稳定的输出电压。
（二）反激和正激变换器
在开关电源设计中，XBL6019能够提高电源的转换效率和输出稳定性，适用于工业电源和适配器等应用。
（三）多输出调节器
在需要多路输出电压的复杂系统中，XBL6019可满足不同模块的供电需求，简化整体电源设计。
PART 04
典型应用电路

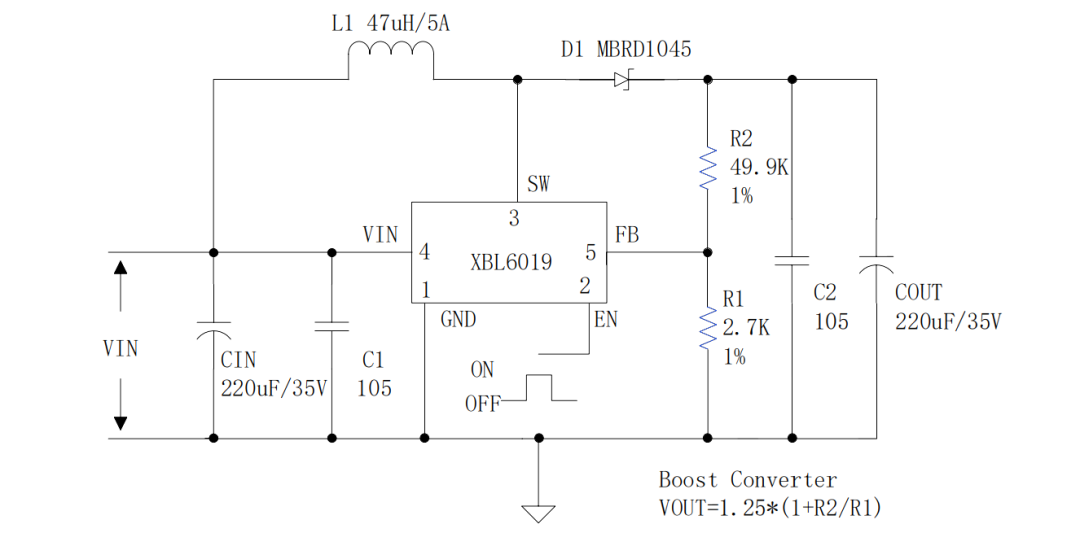

上图为芯伯乐XBL6019 Boost升压转换典型电路，输入电容CIN和C1用于平滑输入电压，XBL6019通过开关引脚 SW 控制电感L1，实现升压功能，续流二极管D1为电感释放能量时提供续流路径，反馈电阻 R1 和 R2 构成分压网络设定输出电压，输出电容C2和COUT则用于平滑输出电压，降低纹波，确保为负载提供稳定电源。
PART 05
100W输出功率双路并联方案

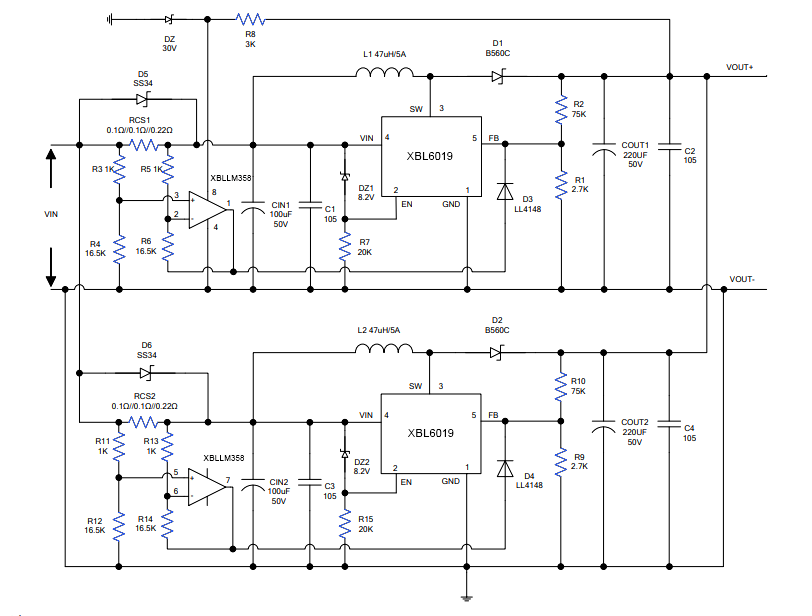

在高功率应用场景中，XBL6019双路并联方案可实现输入24V、输出100W功率的高效转换。电路如图：
此电路图为双路Boost升压转换器电路采用XBL6019 芯片并联方案，通过控制输入电流限制每路输出功率，能够实现输入24V、输出100W的功率需求，并具有优秀的线性调整率与负载调整率。电路中需将每路输入电流控制在2.5A以内，同时为保证XBLW LM358运放的正常工作，其最高供电电压控制在32V以内，且运放同相端与反相端的输入电压比供电电压小3V以上。此外，为防止上电瞬间冲击电流损坏采样电阻，需在在采样电阻两端并联肖特基二极管。
PART 06
应用案例与注意事项
（一）应用案例

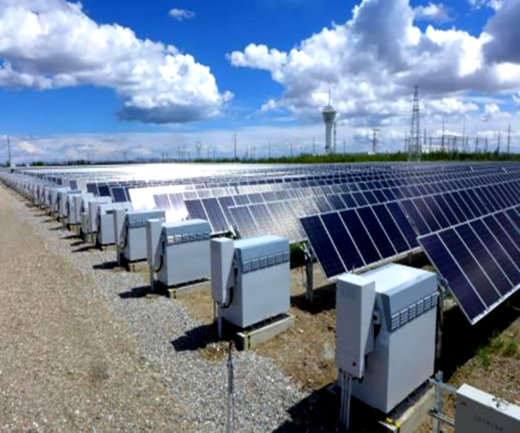

大型储能产品
在设计大型储能产品时，XBL6019能高效地将输入的低压直流电提升至适配后级电路的较高电压，同时保持稳定的输出电流，满足后级电路对稳定供电的需求。

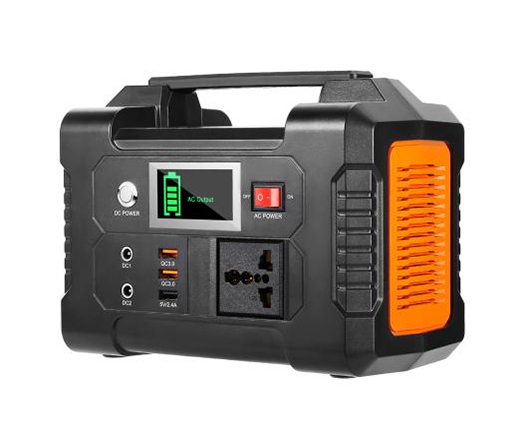

大功率移动电源
大功率移动电源依靠XBL6019最大60V的输出电压、最大 5A 的输出电流等参数，保障了大功率移动电源的稳定运行。其高输出电压与大电流以及多种保护功能，使它广泛应用于移动电源领域。

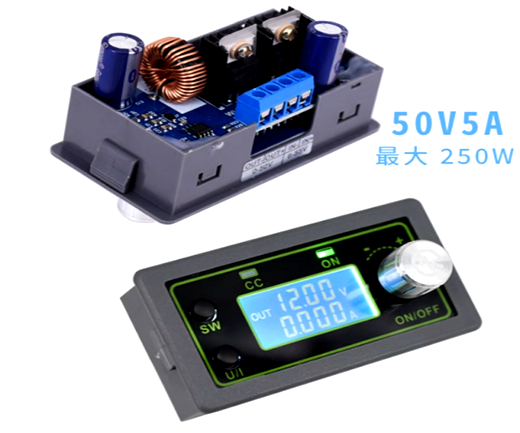

升压电源模块
升压电源模块凭借XBL6019 3.6V-48V的宽输入电压范围和最高60V的可调输出电压，可满足不同后级电路的供电需求。它还具备高转换效率和过流保护功能，有效提升升压电源模块的性能与可靠性。
（二）注意事项
PART 07
结语
XBL6019芯片凭借其卓越的性能和广泛的应用适应性，为电子工程师提供了一种高效、可靠的电源管理方案。通过合理设计和应用，XBL6019能够在多种电子设备中发挥其优势，在实际应用中，工程师应根据具体需求和条件，仔细阅读芯片规格书，遵循相关选型规范和指南，以确保电路的稳定运行和产品的可靠性能。
