芯伯乐零漂移、双向电流检测放大器——XBLWINA199

在电源管理、电池充电、通信设备等应用中，精准的电流检测是保障系统稳定运行的核心环节。芯伯乐（XBLW）的推出的新品：高性能电流检测放大器INA199，专为高精度电流监测场景设计。

一、产品概述

XBLWINA199是由芯伯乐推出的高精度电流检测放大器，支持单电源2.7V至30V供电，可检测检测电阻上在-0.2V至30V共模电压范围内的电压降。该器件适用于高低侧电流检测、电池充电管理、电源系统等多个领域。

INA199采用零漂移架构，具备低失调电压和高精度增益特性，能够满足工业和消费电子中对电流监测的严格要求。

二、主要特性

l 固定增益可选：50V/V、100V/V、200V/V，分别对应型号INA199A1、A2、A3；

l 输入失调电压：最大±200μV；

l 输入共模电压范围：-0.2V至30V；

l 供电电压范围：2.7V至30V；

l 静态电流：典型值110μA，适合低功耗系统；

l 增益误差：全温范围内最大±1%；

l 温漂特性：失调电压漂移0.5μV/°C，增益漂移典型值3ppm/°C；

l 轨到轨输出，支持更宽的输出动态范围；

l 封装形式：SC70-6，适合紧凑型设计；

l ESD等级：±4kV（HBM），具备良好的抗静电能力；

l 工作温度范围：-40°C至+125°C，适应恶劣环境。

三、典型应用场景

l 笔记本电脑电源管理

l 电池充电器

l 通信设备

l 电源管理系统

l Qi标准无线充电发射器

四、引脚与功能简介

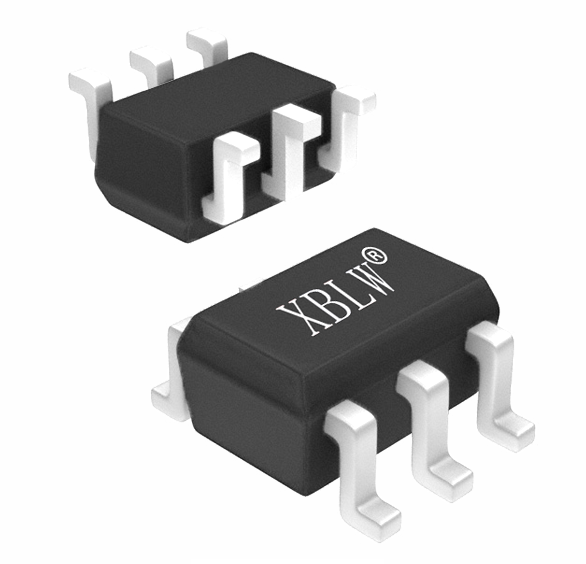

INA199采用6引脚SC70封装，主要引脚包括：

1. REF：参考电压输入，用于设置输出共模电压；

2. GND：电源地；

3. V+：电源正极，需加0.1μF旁路电容；

4. IN+：检测电阻正相输入；

5. IN-：检测电阻反相输入；

6. OUT：电压输出。

五、工作原理与配置方式

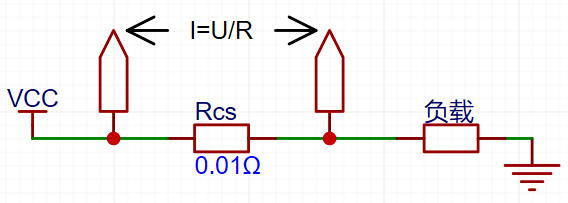

INA199的核心是差分放大器结构，其输出满足公式：

OUT = R1/R3（Iload * Rshunt）+REF

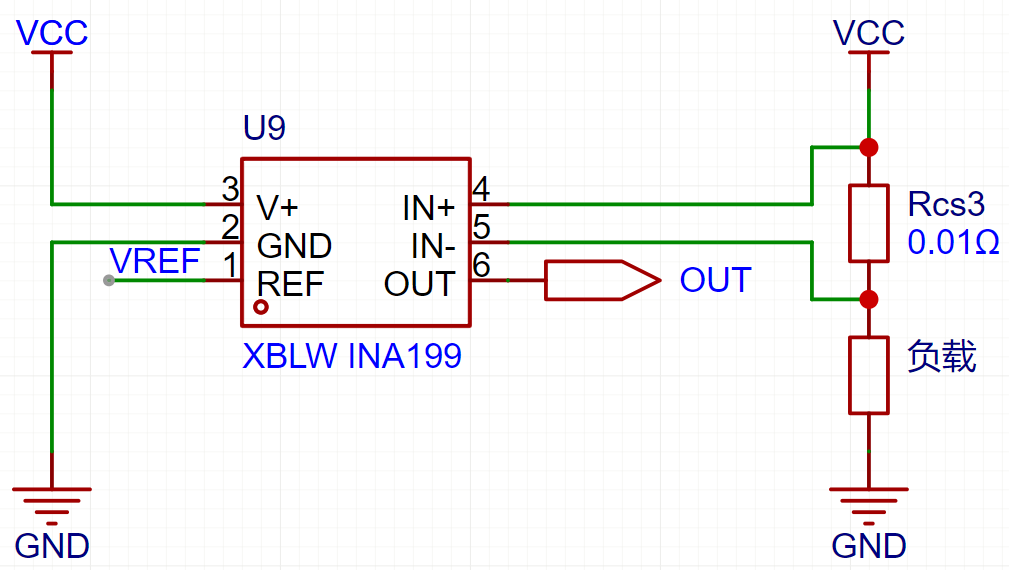

通过配置REF引脚电压，可实现单向或双向电流检测：

1. REF接GND：输出随正向电流线性上升；

2. REF接V+：输出随负向电流线性下降；

3. REF接(V+)/2：支持正负双向电流检测。

在双向检测应用中，若REF由电阻分压提供，建议增加电压缓冲器以提高精度。

六、性能亮点解析

INA199的零漂移架构使其在温度变化下仍能保持极低的失调电压漂移，特别适合需要长期稳定性的系统。其增益误差在全温范围内仅为±1%，配合3ppm/°C的增益温漂，保证了宽温度范围下的检测一致性。

此外，带宽与增益相关：INA199A1（50V/V）带宽为50kHz，A3（200V/V）为20kHz，用户可根据响应速度与放大倍数需求灵活选择。

七、总结

XBLWINA199是一款集高精度、低功耗、宽电压范围于一体的电流检测放大器，适用于多种高低侧电流监测场景。其零漂移特性与固定增益选项，简化了系统设计，提升了测量可靠性。

无论是在便携设备、通信基站，还是无线充电系统中，INA199都能为电流检测提供稳定、精准的解决方案。
