芯伯乐DC-DC电源芯片外围电感选型避坑指南

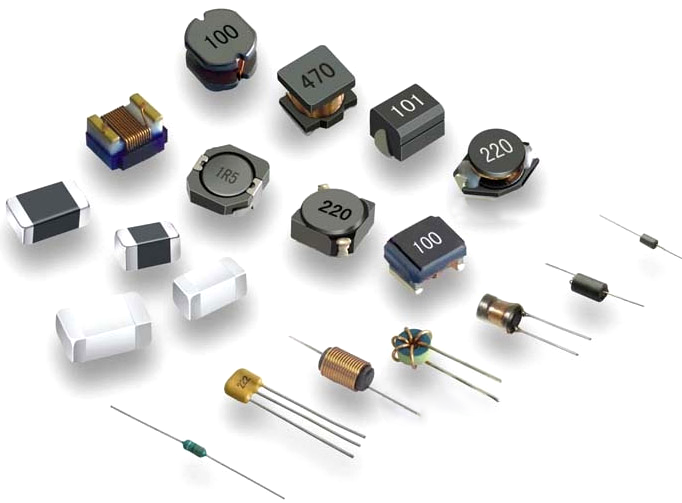

在电源设计领域，电感往往被低估。许多工程师将大部分精力放在DCDC芯片选型上，却忽略了这颗小小的储能元件。然而，电感选型不当，可能让整个电源系统陷入“慢性自杀”-效率低下、纹波超标、芯片过热，甚至批量烧毁。

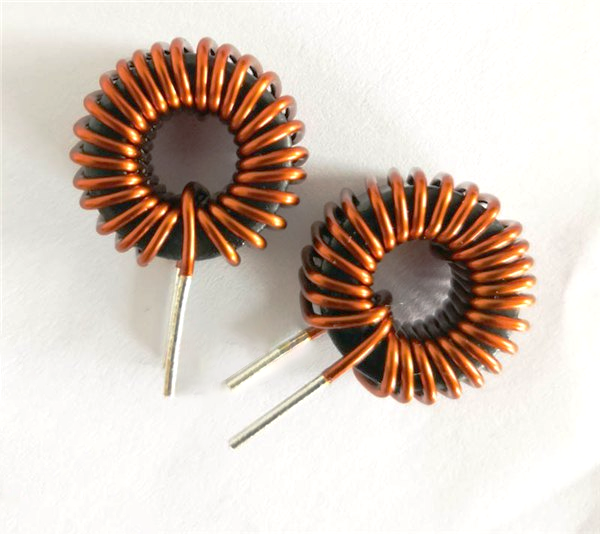

一、电感如何影响DCDC

二、选型不当的典型后果

1.电感饱和→芯片烧毁

当实际峰值电流超过Isat，电感量骤降，开关管承受巨大电流应力，轻则损坏芯片，重则起火。

2.电感量错误→输出不稳

过小：纹波剧增，电源进入DCM模式，产生EMI问题。

过大：负载跳变时输出电压跌落严重，反馈环路振荡。

3.DCR过高→效率暴跌

DCR每增加0.1Ω，在1A电流下就多出0.1W损耗。

4.Irms不足→电感烧毁

即使未饱和，持续超过Irms会使绕组过热，绝缘层损坏，电感报废。

5.SRF过低→电路失效

高频DCDC若选用SRF接近开关频率的电感，电感会变成电容，电源无法正常工作。

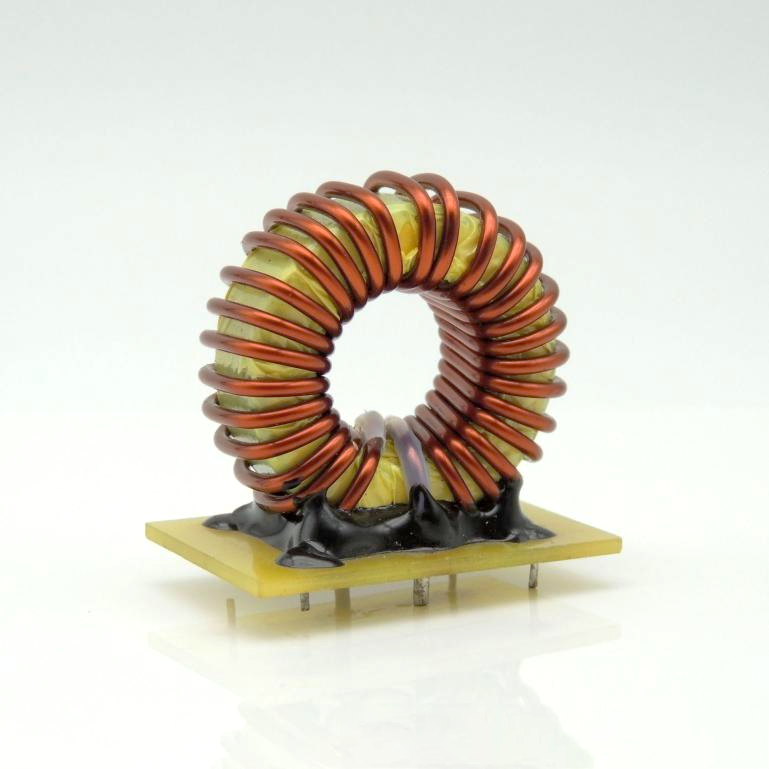

三、工程师如何快速选型

XBWL电感选型遵循以下流程：

1.先看数据手册：芯伯乐DCDC芯片手册会推荐电感值范围，直接参考是最高效的做法。切勿随意更改参考设计值，否则可能破坏环路稳定性。

2.计算峰值电流，预留余量：峰值电流=输出电流+1/2纹波电流。饱和电流（Isat）至少取峰值电流的1.3倍。大电流应用中，建议预留20%~30%的余量。

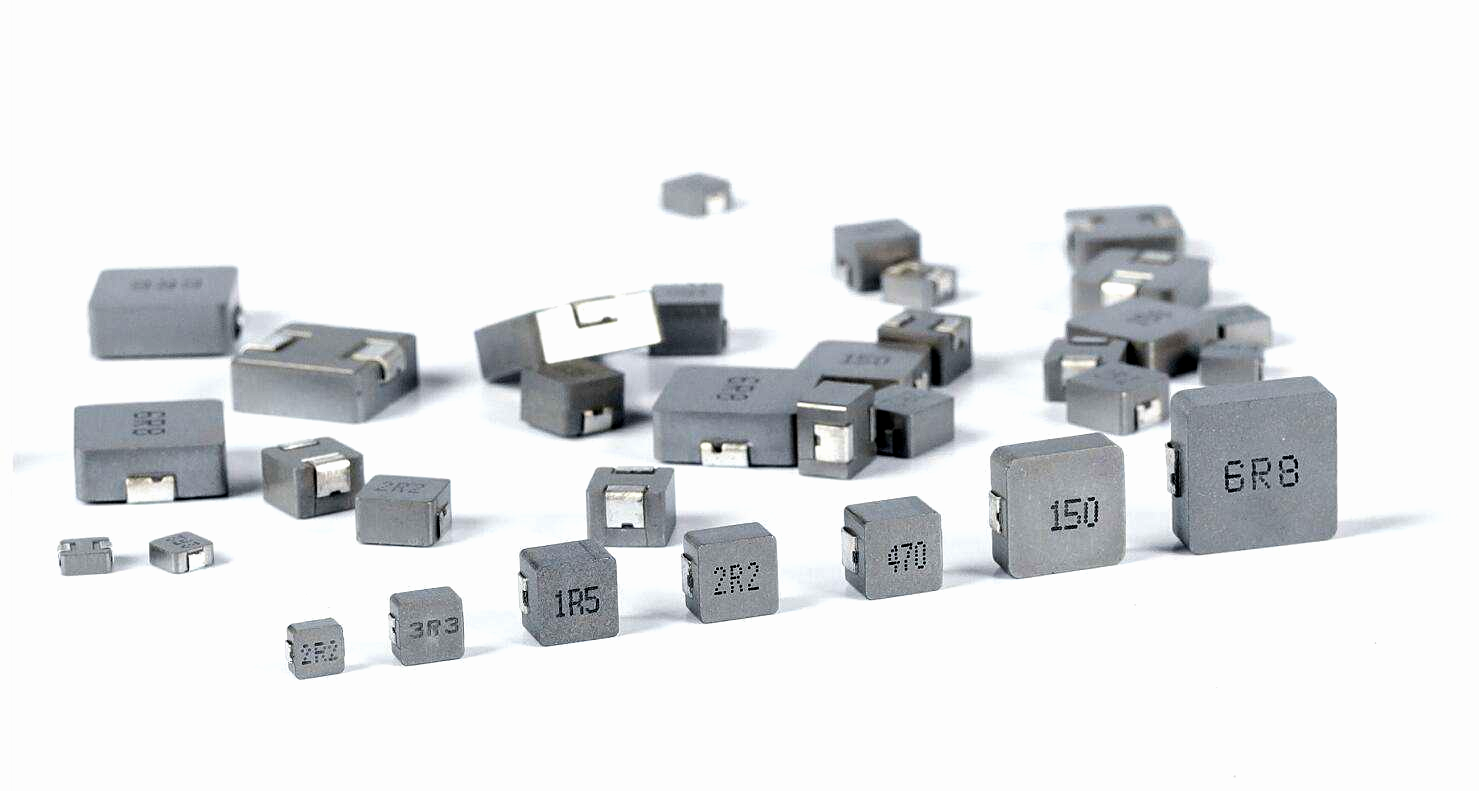

3.平衡DCR与效率：对效率要求高的场景（如电池供电），优先选择低DCR的电感。一体成型电感通常DCR较低且屏蔽效果好。

4.检查温升电流（Irms）：确保最大工作电流不超过Irms，并注意PCB散热布局。

5.关注自谐振频率（SRF）：对于开关频率超过1MHz的DCDC，必须确认SRF高于开关频率10倍以上。

6.实物验证：用示波器观察电感电流波形——正常的三角波一旦出现畸变尖峰，说明电感已饱和。用热像仪检查电感温升，异常发热立即更换。

四、一个容易被忽视的警告

不要随意更改参考设计中的电感值。芯伯乐DCDC芯片的补偿网络是针对特定电感量设计的。随意增大或减小电感量，可能导致环路不稳定，出现输出振荡、电压偏差等“软故障”，这类问题在样机阶段难以复现，却会在量产或高温环境下集中爆发。

五、总结

电感虽小，却是DCDC电源的“定海神针”。选错了，轻则效率下降、纹波超标，重则芯片烧毁、项目延期。工程师在选型时，应重点考核饱和电流、DCR、温升电流三个实战指标，并始终遵循芯片手册的推荐值。通过示波器验证电流波形、热像仪检查温升，是避免踩坑的有效手段。
