在工业控制、通信设备及电池供电系统中，稳定高效的电源转换器是系统可靠运行的基础。芯伯乐（XBLW）推出的XBL1507B系列降压DC-DC转换器，凭借其3A输出能力、4.5V~40V宽输入范围、150kHz固定频率以及内置功率管和保护功能，为各类中压降压应用提供了简单可靠、高性价比的电源方案。

一、新品推荐：XBL1507B系列

XBL1507B是一款固定150kHz开关频率的PWM降压转换器，内部集成优化设计的功率晶体管，可连续输出3A电流，具备优异的线性调整率和负载调整率。其控制电路可实现0~100%占空比线性调节，并内置使能控制、过流保护、输出短路保护和热关断功能，在过流或短路时自动降频至50kHz，有效降低功耗，提升系统可靠性。

二、核心特性：

l 宽输入电压范围：4.5V至40V，兼容12V、24V及36V电源系统

l 大电流输出：3A连续输出电流，满足多数中功率负载需求

l 输出电压：3.3V、5V、12V及可调版本（1.23V~37V）

l 高效率：典型效率73%（3.3V）、80%（5V）、90%（12V）@3A

l 固定开关频率：150kHz，噪声频谱固定，易于滤波

l 内置保护：过流限制、输出短路保护、热关断

l 使能控制：TTL电平关断能力，待机电流极低

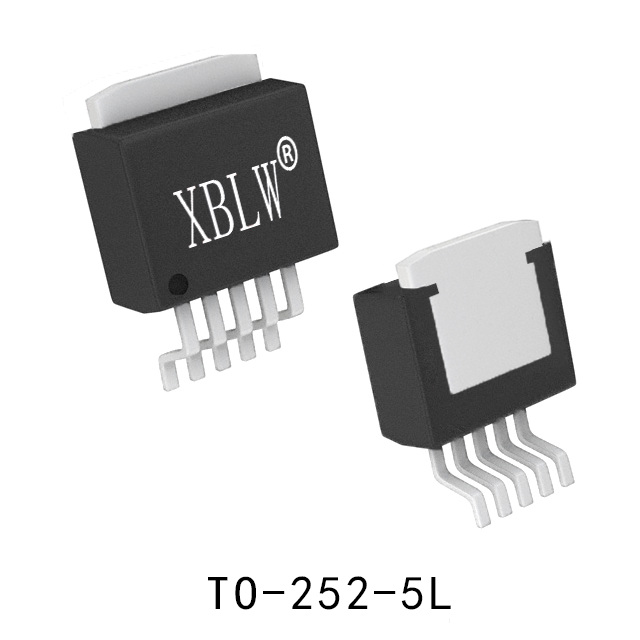

l 封装：TO252-5L，散热性能优异

三、应用场景：

便携式DVD、液晶显示器/电视

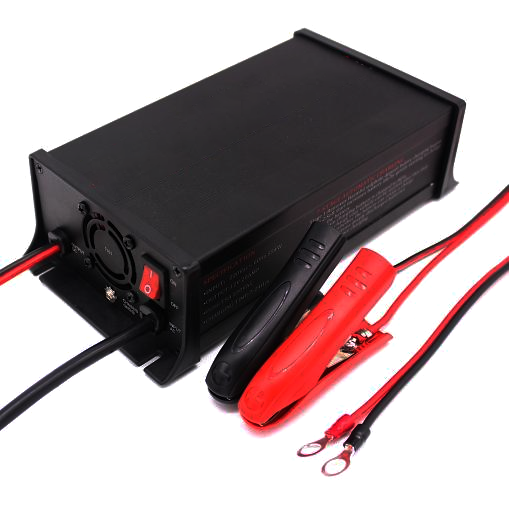

电池充电器

ADSL调制解调器、电信/网络设备

工业控制电源

汽车电子设备

四、电路设计指南

典型应用电路

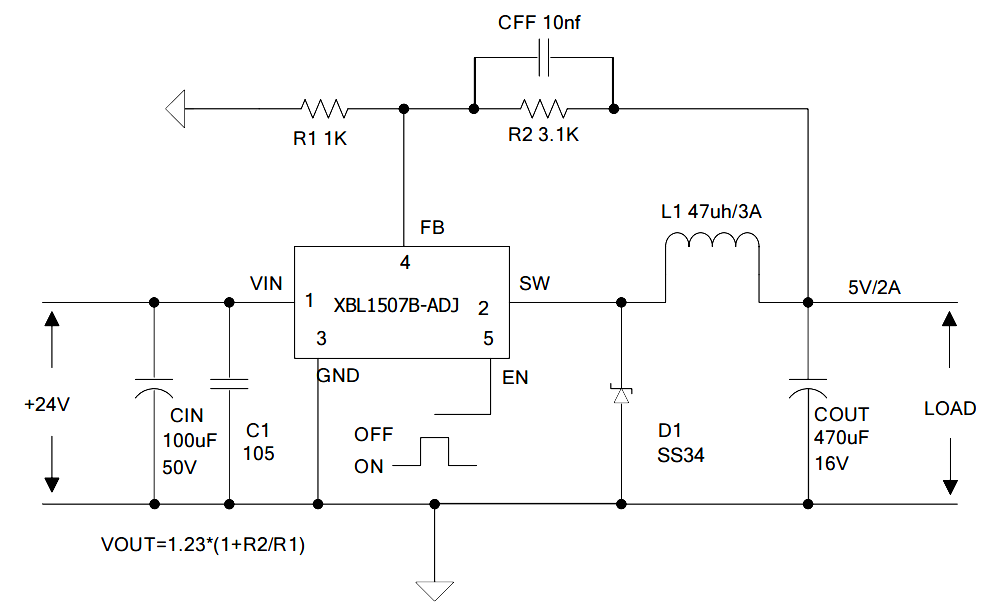

下图为XBL1507B-5.0典型应用电路，输入8V~40V，输出5V/2A，外围仅需电感、电容、二极管和反馈电阻（可调版本）。

五、选型指导

注：固定输出版本内部已设定分压电阻，无需外接反馈电阻；可调版本需外接R1、R2设定输出电压。

六、布板设计建议

为确保XBL1507B稳定工作并达到最佳性能，PCB布局应遵循以下要点：

l 输入电容靠近VIN和GND：输入旁路电容（如220µF电解并联0.1µF陶瓷）必须紧贴芯片引脚，减少输入纹波和开关噪声。

l 功率回路尽量短：SW节点、续流二极管、输出电感和输出电容构成的回路面积应最小，以降低EMI。

l 反馈路径远离噪声：FB引脚为高阻抗节点，反馈分压电阻应靠近FB引脚，并远离SW和电感等噪声源。

l 地线处理：采用单点接地或功率地/信号地分离，最后汇合于输入电容地端。

l 散热设计：TO252-5L的底部散热片需焊接在足够大的铜箔区域，并利用过孔连接底层铜箔以增强散热。

l 使能引脚处理：若不使用EN功能，可悬空（内部默认低电平使能）或通过电阻上拉/下拉控制。

七、总结

芯伯乐XBL1507B系列降压DC-DC转换器，以其宽输入电压、3A输出能力、集成保护功能、简单外围电路等特点，为中压降压应用提供了高性价比的电源解决方案。无论是用于电池充电器、网络设备还是工业控制，XBL1507B都能以高可靠性和优异的热性能满足设计需求，助力工程师缩短开发周期，降低系统成本。
