高效3A降压方案：XBL2596 PCB设计指南

在电源设计领域，高效率、大电流输出与优异的负载调节能力是核心设计指标。针对3A输出电流的应用场景，选用XBL2596降压转换芯片，可为系统提供稳定可靠的电源转换解决方案。此外，合理优化的电路板（PCB）布局设计，是保障XBL2596芯片充分发挥其标称性能的关键环节。

一、芯片核心特性概览

XBL2596是一款150kHz固定频率的PWM降压（Buck）DC/DC转换器，具备以下特点：

-宽输入电压：DC4.5V~40V

-输出规格：支持3.3V、5V、12V固定输出及可调（ADJ）输出

-最大输出电流：3A

-典型转换效率：最高可达90%

-工作频率：固定150kHz（第二级电流限制时自动降至50kHz）

-内置功能：PWM控制、使能控制、过流保护、内部频率补偿

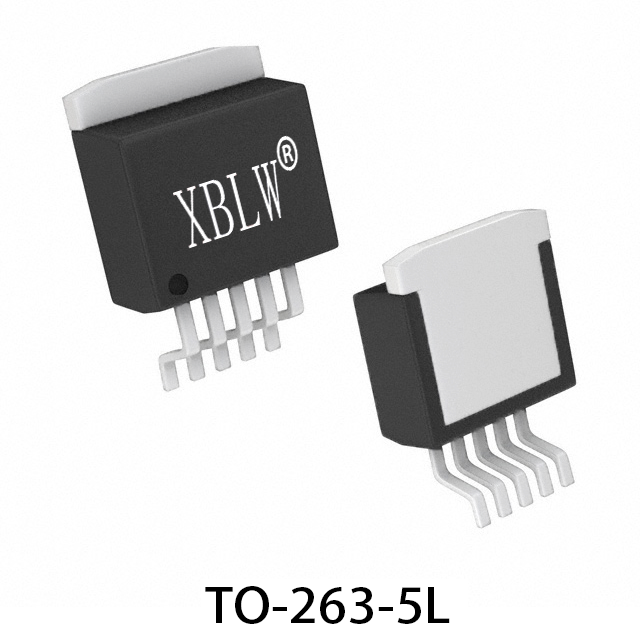

-封装形式：TO-263-5、TO-220-5

二、典型应用电路设计

XBL2596提供两种输出模式，电路简洁、外围元件少：

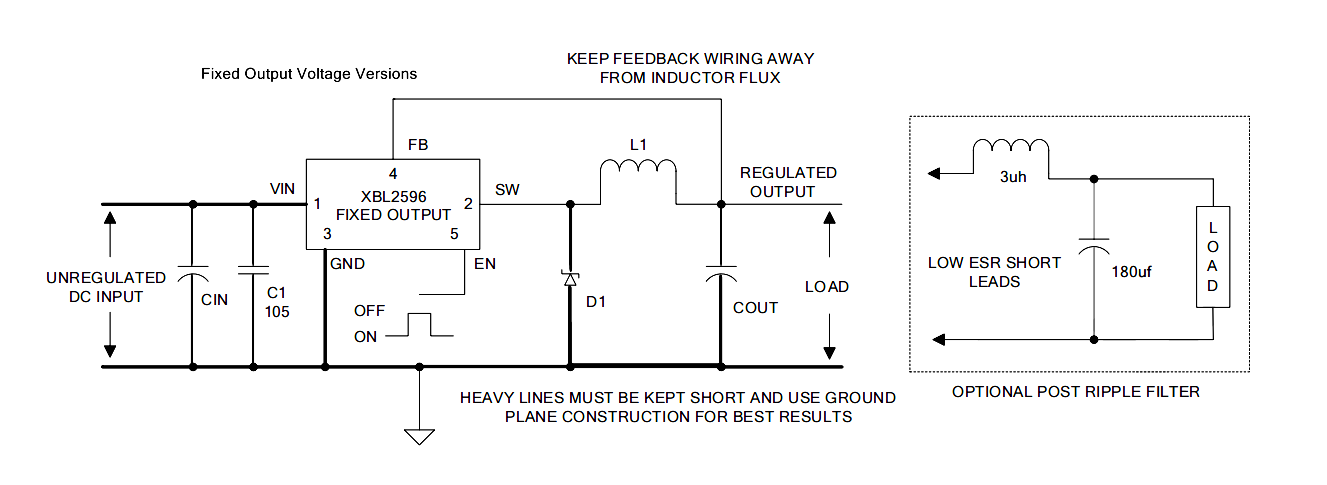

1. 固定输出模式（3.3V/5V/12V）

适用于对输出电压稳定性要求较高的场景，无需外部分压电阻。

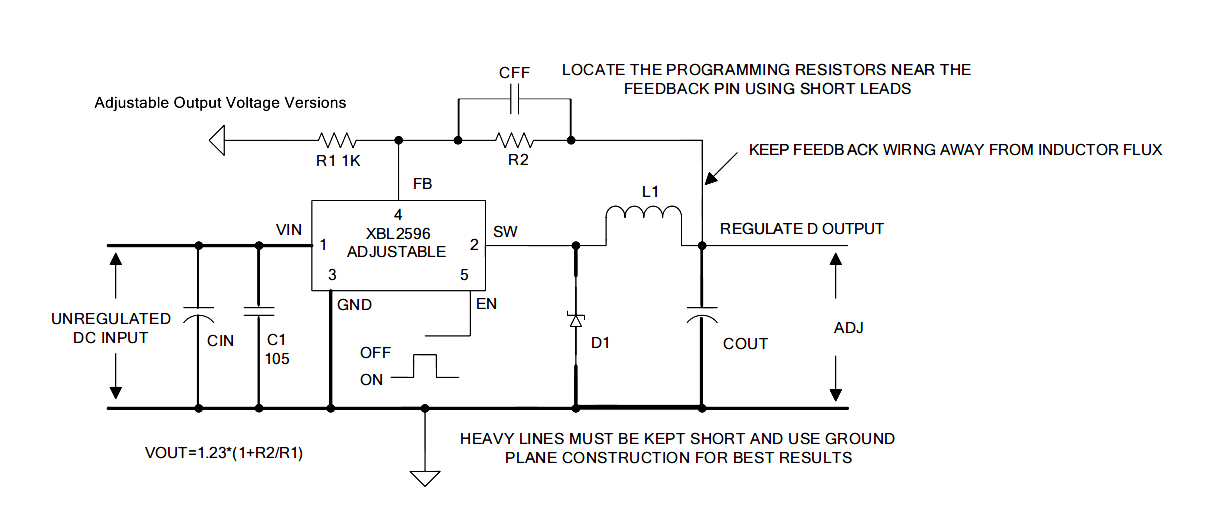

2. 可调输出模式（ADJ）

通过外部电阻R1、R2设定输出电压，满足非标电压需求。

>设计提示：EN引脚需保持低电平或悬空，以维持输出开启状态。

三、关键外围元件选型与设计

1.反馈电阻R1

建议选用1kΩ、精度1%的电阻，确保反馈环路稳定性和输出电压精度。

2.输入电容C1

应靠近芯片VIN和GND引脚布局，用于抑制输入电压噪声和开关纹波。

3.补偿电容CFF（适用于ADJ输出或高输出电压条件）

-适用场景：输出电压>10V，或使用低ESR输出电容（如固态钽电容）

-容值范围：100pF~33nF

-计算公式：CFF=1/(31×1000×R2)

-材质建议：推荐陶瓷（X7R、C0G）、电塑料或云母电容，避免使用Z5U材质陶瓷电容。

四、PCB布局与散热优化建议

良好的PCB设计是系统稳定运行的基础：

-反馈网络布线：FB引脚与反馈电阻应尽量靠近，走线短而直，远离高频开关节点。

-CFF布局：必须紧靠反馈电阻R2，减少寄生参数影响。

-散热设计：

-在大电流或持续高负载条件下，建议在芯片下方大面积铺地，并增加散热过孔。

-推荐使用单面板设计，有利于散热均匀与电气隔离。

五、元件选型参考

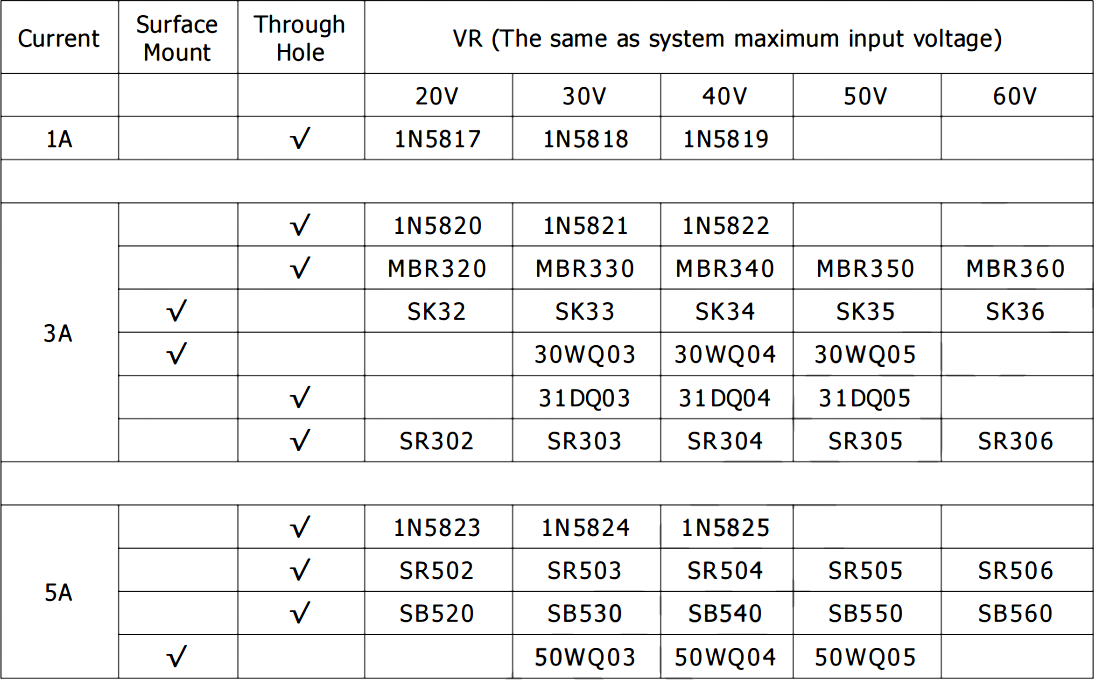

肖特基二极管选型表

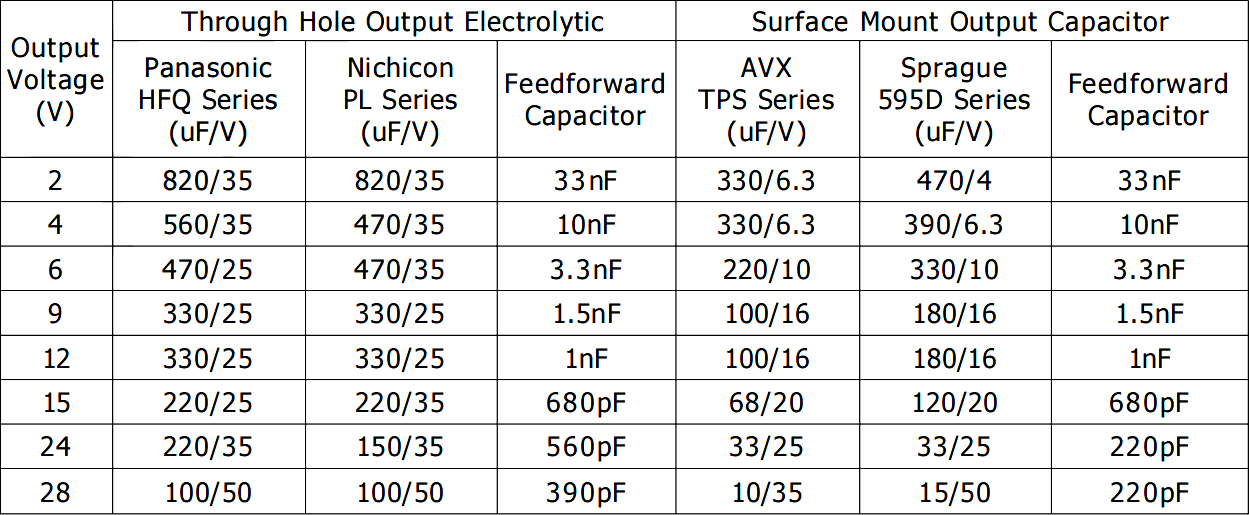

电容容值选型表（可调输出版本）

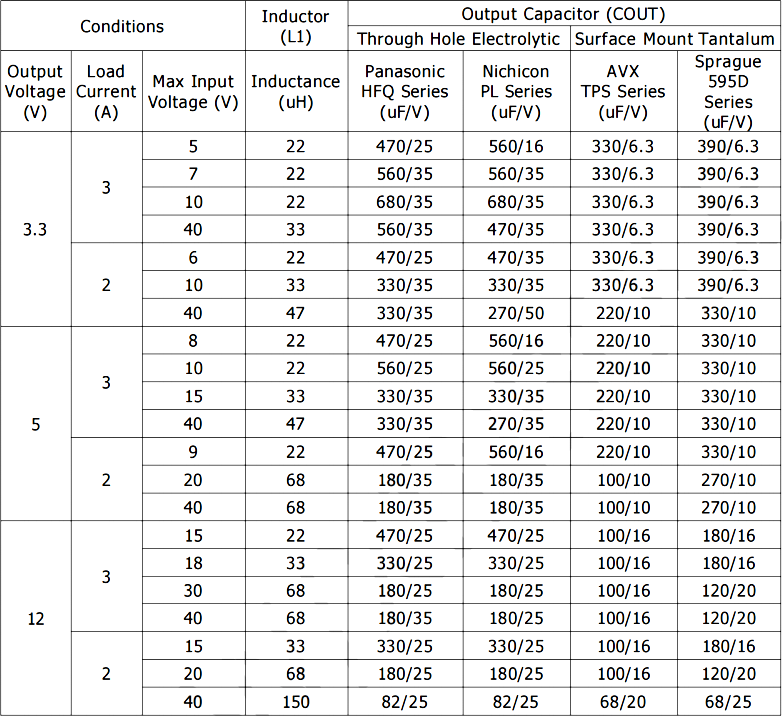

电容容值选型表（固定输出版本）

工程师可根据实际输入输出电压、负载电流及工作温度进行合理选择。

六、适用场景

XBL2596适用于以下高电流、高效率需求场景：

-工业控制与驱动模块

-车载电子设备与充电系统

-网络通信设备

-大电流便携仪器

-分布式电源与模块化供电系统

结语

XBL2596凭借其高达3A的输出能力、90%的转换效率以及优异的线路与负载调节性能，为工程师提供了一款高效可靠的降压解决方案。通过合理的外围电路设计与PCB布局，可进一步提升系统稳定性与可靠性。
