中央空调温控器控制板方案：LM317LSDTR 可调稳压电路设计

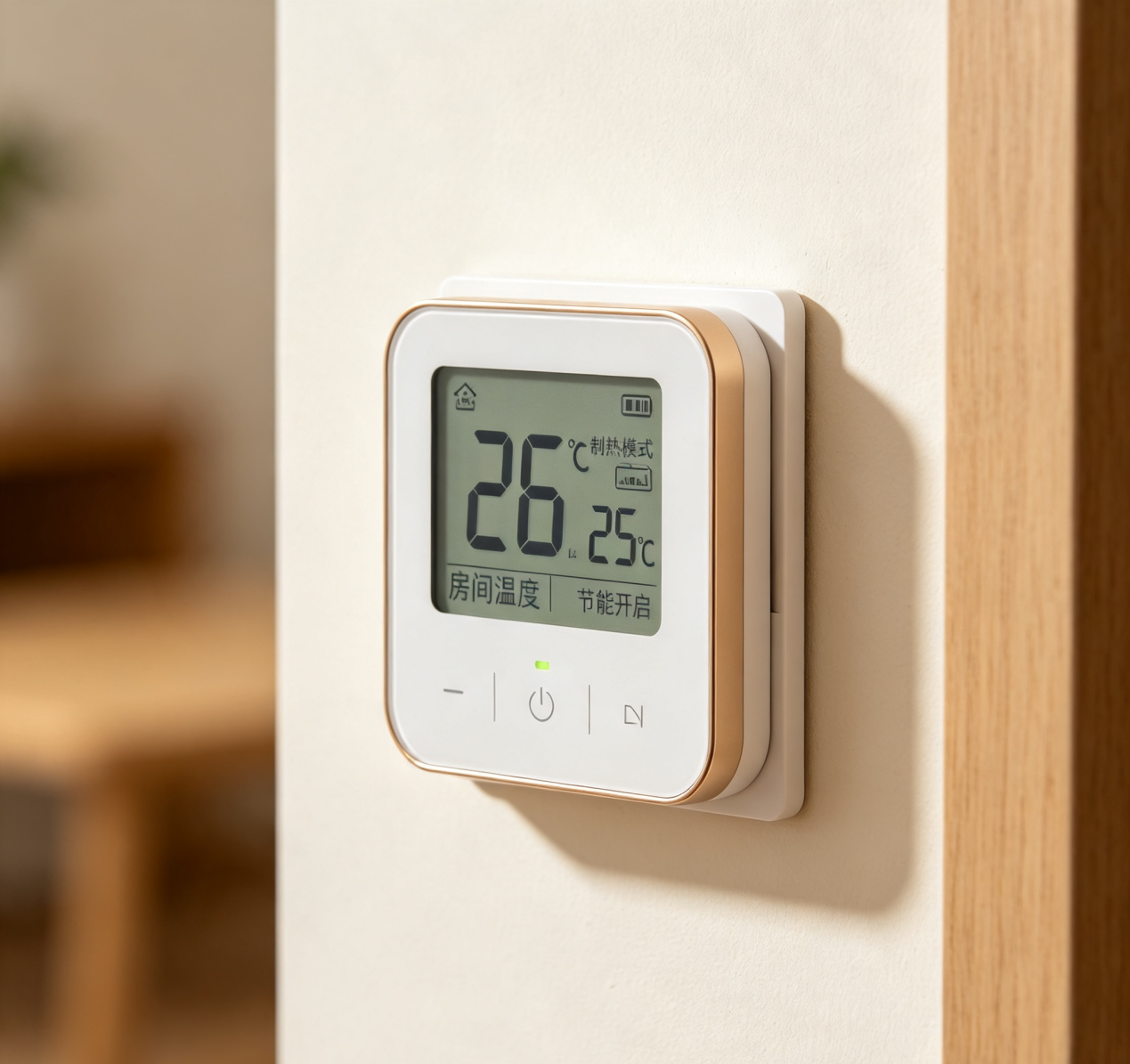

中央空调广泛应用于住宅公寓、酒店商场、写字楼厂房，温控器作为暖通系统人机交互核心，承担温度采集、按键设置、屏幕显示、风机与外机联动控制等功能。温控器内部需要稳定可调电源，为主控、采样电路提供供电与参考基准。本文介绍基于 XBLW LM317LSDTR 可调稳压芯片的温控器控制板硬件方案。

一、方案核心器件清单

表格

【插入图片：LM317LSDTR 标准可调稳压参考原理图】

二、方案电路原理说明

XBLW LM317LSDTR 是经典三端可调线性稳压芯片，通过外围电阻 R1、R2 分压配置输出电压。

输出电压计算公式：Vout = 1.25 V × (1 + R2/R1) + IAdj × R2

芯片可实现输出电压连续调节，为温控器主板提供稳定电源，也可作为温度采样回路的基准电压源。 温控器控制板依托稳定电源，完成环境温度检测、按键逻辑处理、屏幕显示，输出控制信号实现机组启停、冷热模式切换、风速档位调节、定时运行，同时支持单机本地控制或者接入楼宇集中控制系统，实现楼宇暖通节能管控。

三、方案核心优势

1. 输出精度高，输出电压稳定，保障温度采样基准准确，温控检测误差小。

2. 输出纹波小，降低对温度采样模拟电路的干扰，避免温度读数跳动。

3. 工业级宽温工作，适应墙面安装环境四季温度变化，整机运行可靠。

4. 带载能力强，适配温控器 MCU、显示屏、继电器驱动等多模块同时供电。

5. 外围器件简单，仅需要电阻、输入输出电容，降低 BOM 成本与布板难度。

四、典型应用场景

• 住宅、酒店、写字楼中央空调墙面温控器控制板

• 商铺、厂房暖通温度控制面板

• 消费电子、工业设备需要可调电源、基准源的硬件电路

五、工程设计注意事项

1. LM317LSDTR 属于线性稳压，输入输出压差较大时会产生发热，PCB 需要预留铺铜散热，做好功率降额。

2. 输入端 Cin、输出端 Co 电容必须保留，抑制纹波，提升电路稳定性。

3. 调节电阻 R1、R2 建议选用高精度电阻，减少输出电压偏差，保障温度采样基准精度。

4. 输出负载不能悬空；空载工况建议预留最小负载电阻，防止输出电压异常漂移。

FAQ 常见问题

Q1：LM317LSDTR 输出电压调不出来是什么原因？

A：检查 Adjust 引脚外围 R1、R2 电阻焊接，确认输入电压满足压差要求，输入电压需要高于目标输出电压。

Q2：LM317 做温控器基准源，输出纹波大怎么处理？

A：输出端增加低 ESR 陶瓷电容，布线缩短电容到芯片引脚走线，远离继电器等干扰源。

Q3：线性稳压 LM317，压差大发热严重怎么解决？

A：加大 PCB 铜皮散热；如果压差很高，可考虑前级做预降压，降低 LM317 自身损耗。

Q4：温控器可以直接用 LM317 做 MCU 主电源吗？

A：可以，核算最大负载电流，做好散热；对功耗敏感场景需要评估线性稳压本身的损耗。

总结

这套中央空调温控器控制板方案，使用 XBLW LM317LSDTR 三端可调线性稳压器，为温控器提供可调供电与模拟基准。具备输出精度高、纹波小、宽温稳定的特点，能够实现温度检测、冷热切换、风速调节、外机联动，适配家庭、酒店、写字楼暖通温控项目。遇到输出不稳、发热、采样漂移等调试问题，可联系 XBLW 芯伯乐 FAE 获取技术支持。
