【应用】芯伯乐PCF8563：0.25µA低功耗实时时钟解决方案

在各类需要精准计时、日历功能的嵌入式系统中，实时时钟芯片（RTC）是不可或缺的核心元件。芯伯乐PCF8563作为一款基于IIC接口的超低功耗实时时钟/日历芯片，以其高精度、小封装、强抗干扰能力，广泛应用于便携设备、智能电表、物联网终端等场景。

 一、产品概述

PCF8563是一款CMOS实时时钟/日历芯片，内置32.768kHz晶体振荡器，具备时钟输出、定时器、报警和电源掉电检测等功能。通过IIC总线接口通信，最高支持400kHz传输速率，地址自动递增，极大简化MCU控制逻辑。

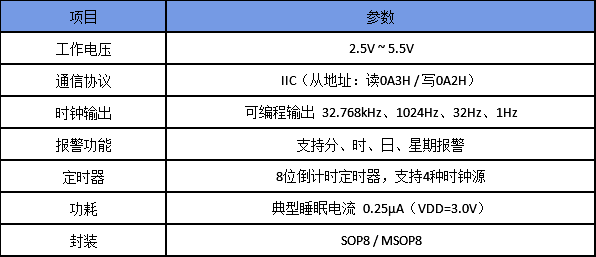

主要特性一览：

二、核心优势

l  超低功耗：睡眠模式下电流低至0.25µA，非常适合电池供电设备。

l  宽电压工作：2.5V~5.5V，兼容3.3V与5V系统。

l  高集成度：内置振荡电容、电源掉电检测、时钟输出等功能。

l  标准IIC接口：仅需SCL、SDA两根线，节省MCU资源。

l  灵活的报警与定时：支持多种报警模式和可编程定时器。

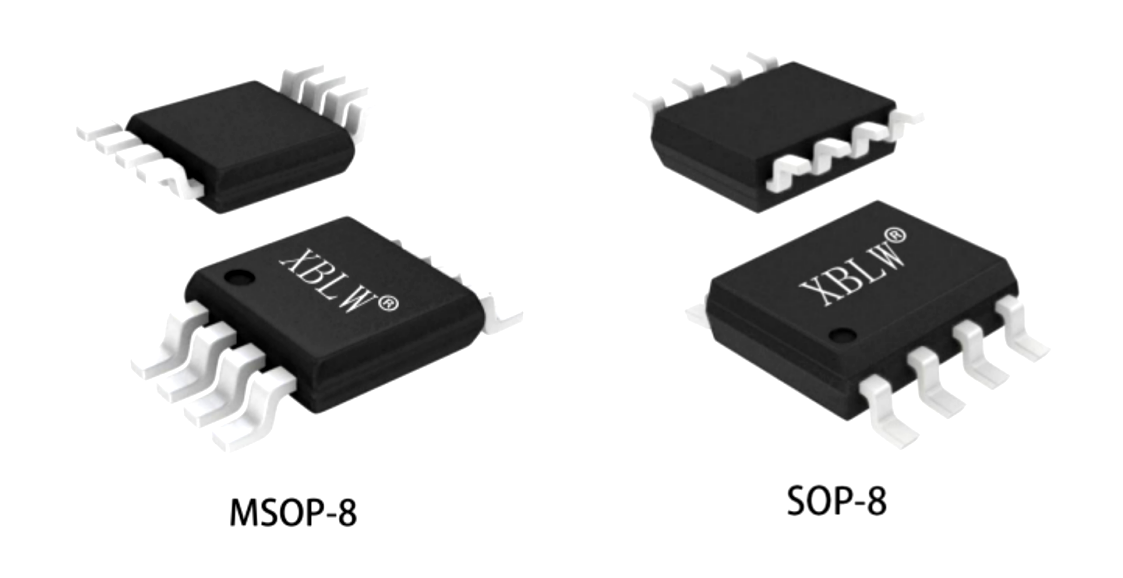

l  小尺寸封装：SOP8与MSOP8封装，适应空间受限设计。

 三、典型应用场景

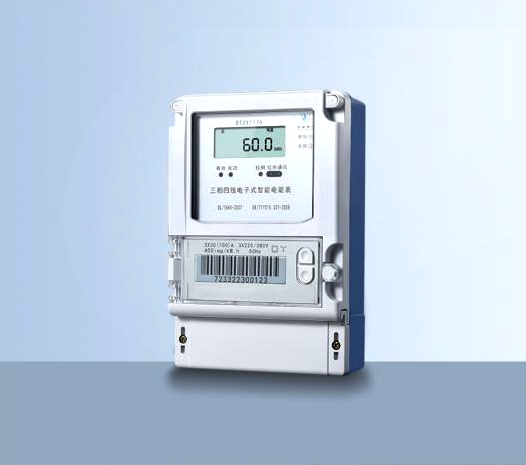

智能电表

在智能电表中，PCF8563实时时钟芯片为分时计费提供精准时间基准，确保峰、谷电价可靠切换。它驱动电表定时自动记录用电数据，支撑结算与分析。其超低功耗能够降低持续计时的损耗，是智能电表实现精确计量与数据管理的关键元件。

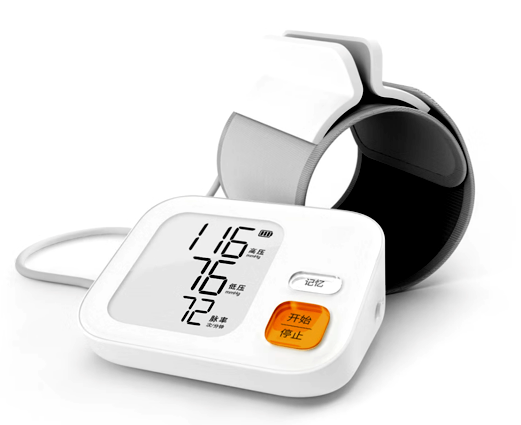

便携医疗设备

在便携医疗设备中，PCF8563实时时钟芯片核心作用是为血糖、血压等测量数据提供精准时间戳，确保医疗记录的可追溯与合规；其超低功耗保障电池供电下持续计时，而定时报警功能更支持用药提醒与定期测量，是设备实现数据化与智能化的关键元件。

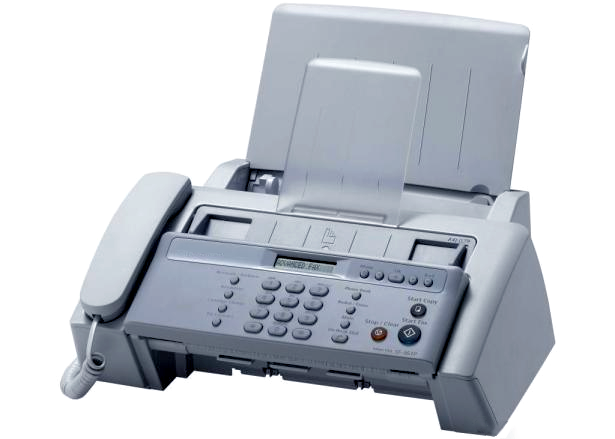

传真机

在传真机中，PCF8563实时时钟能够提供精确的时间戳，通过其定时报警和低功耗特性，实现了传真机的定时自动发送功能，并减小工作时的损耗，从而显著提升了设备的自动化程度、合规性与用户体验。

 四、典型应用电路设计指南

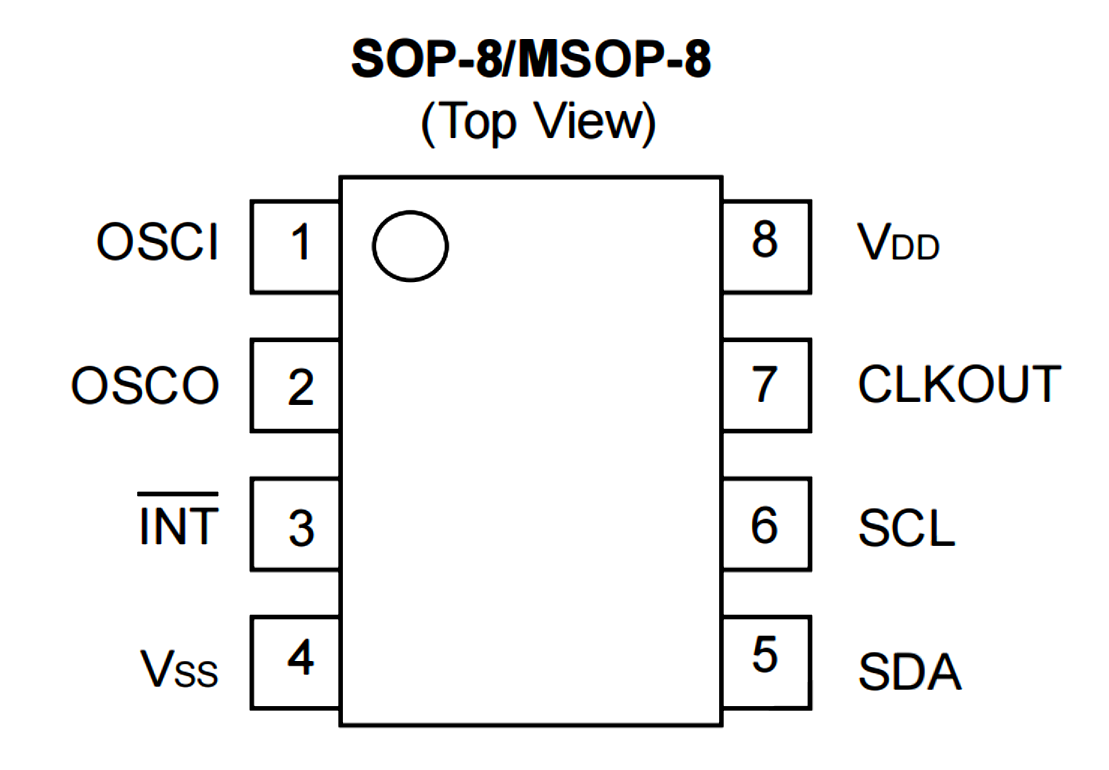

基本接线说明：

VDD：接2.5V~5.5V电源

GND：接地

SCL：接MCU的IIC时钟线（加上拉电阻）

SDA：接MCU的IIC数据线（加上拉电阻）

OSCI/OSCO：接32.768kHz晶振

CLKOUT：可输出时钟信号，供系统同步

INT：中断输出，用于报警或定时器触发

> 设计提示：

>  晶振负载电容建议选用10pF，配合内部电容可实现精准计时。

>  若使用中断功能，INT引脚需加上拉电阻。

>  为提高抗干扰能力，建议在SCL/SDA线上串联100Ω电阻。

 五、总结
