运放供电模式选择避坑指南：单电源 vs 双电源对比

在运放电路设计中，供电方式的选择往往是第一个需要做出的决策。这不仅仅是电源引脚接法不同的问题，而是从根本上影响电路架构、信号处理能力和设计复杂度的关键选择。

一、基本概念：两种供电方式是什么？

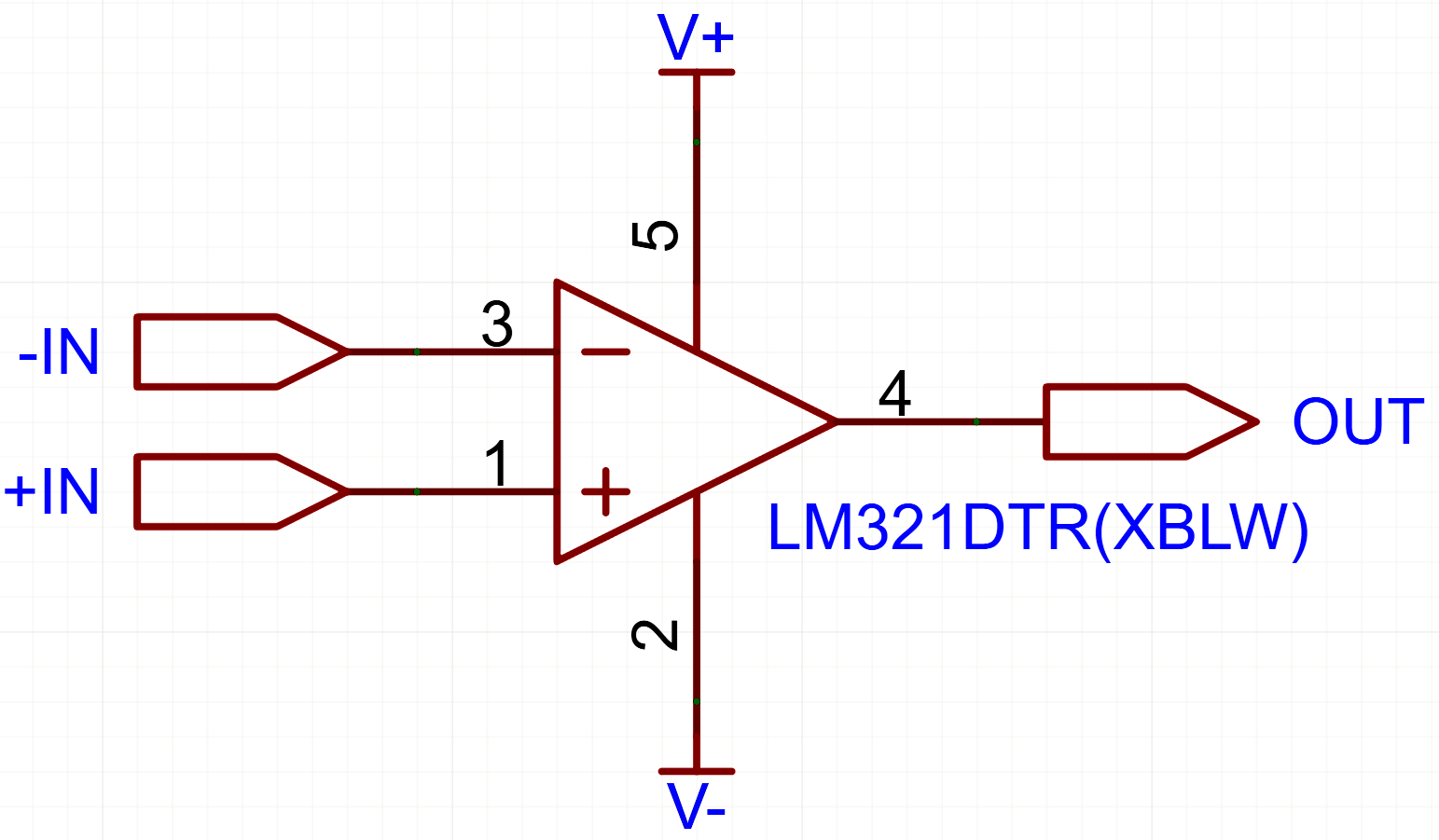

双电源供电：由一个正电源和一个等值负电源组成，常见的组合有±15V、±12V和±5V。两个电源的公共连接点提供了一个稳定、低阻抗的零参考点。输入和输出电压均以这个“地”为参考，信号可以在正负电压之间对称摆动。

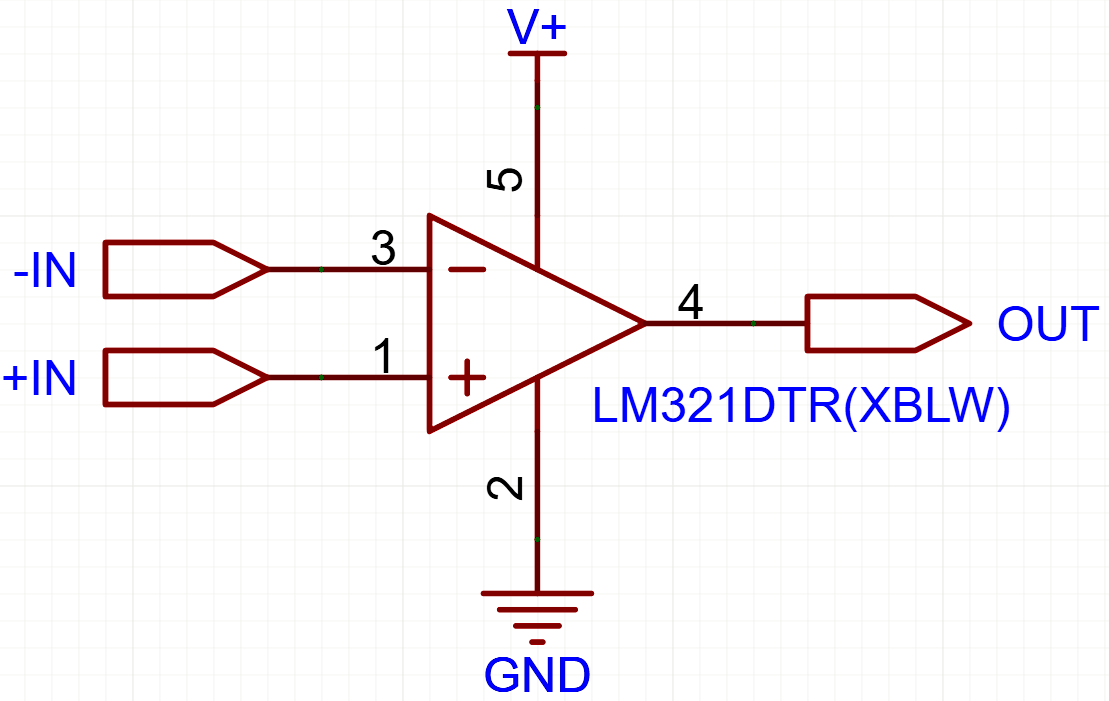

单电源供电：运放的电源引脚连接到正电源和地，只有一个正电源。常见电压为5V，现在也有3V甚至更低的系统。

需要注意的是，运放的电源引脚标识并不能作为判断其“单电源”或“双电源”属性的依据。有些数据手册将引脚标为V+和V-，有些标为VCC和GND，这只是不同厂家表达习惯的差异。真正决定能否使用的，是两个电源引脚之间的压差是否在数据手册规定的绝对最大供电电压范围之内。

> 原则上讲，所有的运放都可以单电源供电，问题关键在于信号地的参考点如何设定。

二、核心设计差异

1. 偏置与虚地

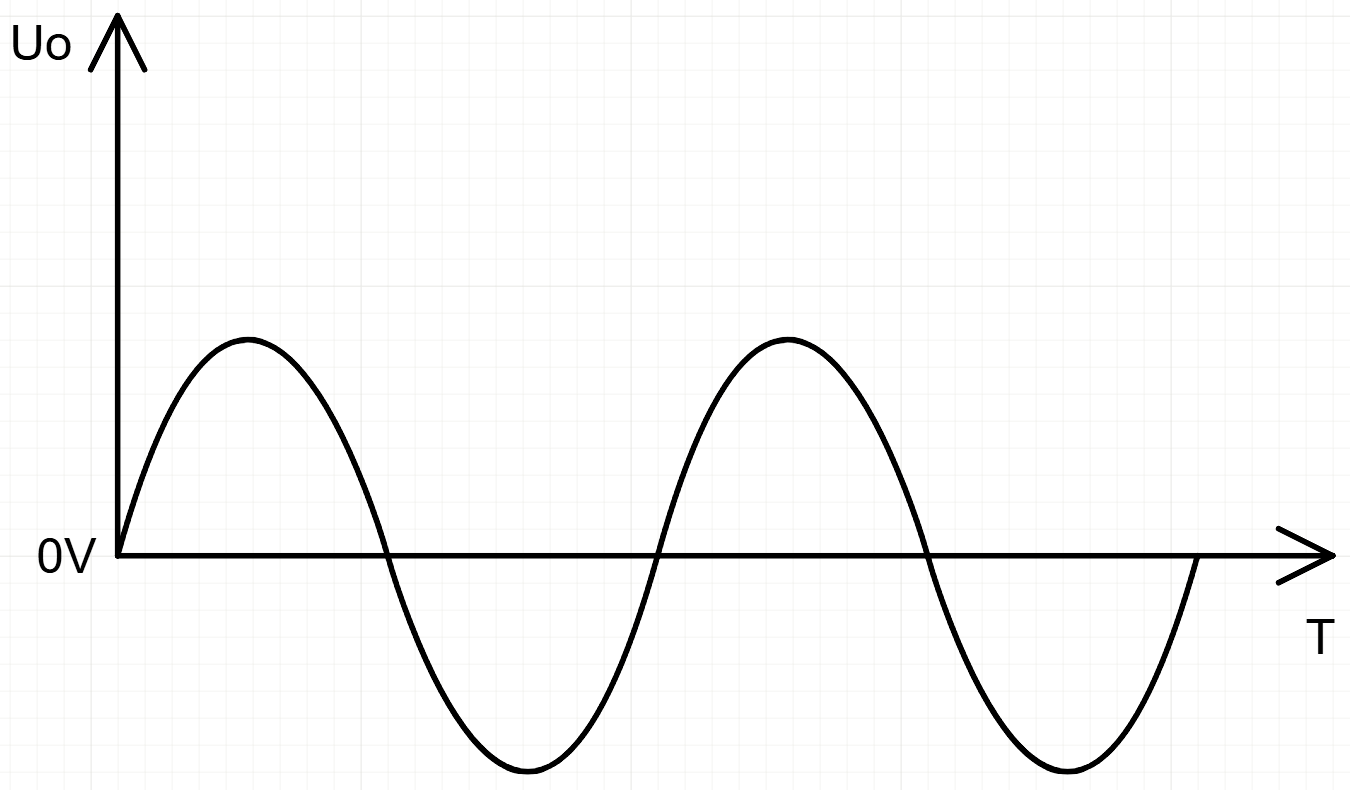

运放本质上是一个双电源器件。在双电源供电中，信号以0V为参考对称摆动，不需要额外的偏置电路。

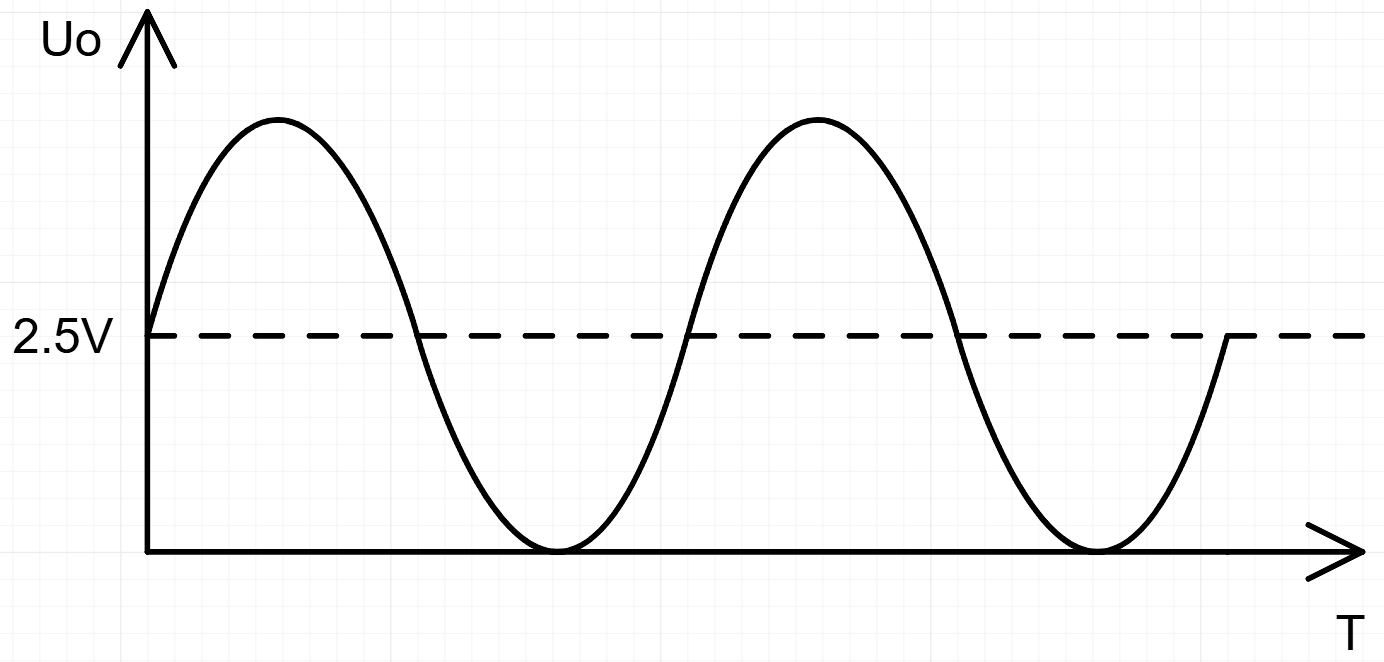

但在单电源供电中，由于没有负电源，输入信号（尤其是交流信号）必须加上一个直流偏置，使信号能够在正电源和地之间正确摆动。这个偏置电压通常设为VCC/2，称为“虚地”。

虚地的产生通常使用两个等值电阻构成分压电路。但在多级放大电路中，每一级的直流偏置都会被后级放大，可能导致电路超出正常工作电压范围。因此，级间通常需要加入隔直电容。

偏置电阻的取值需要在功耗与输入偏置电流误差之间权衡：在15V或12V单电源下通常选用100kΩ，5V单电源下则需要减小到较低值。

2. 输入共模电压范围

双电源供电的输入共模范围通常设计为对称分布在正负电源电压之间，能够更宽松地接受双极性信号。

单电源供电的输入共模范围必须与偏置电压配合好，很多单电源运放设计时会将输入共模范围设置为接近地和正电源，使用时注意不要超限。

3. 对信号类型的适应性

双电源供电：天然适合处理既有正电压又有负电压的输入信号。输入信号范围通常更宽，在高精度和宽动态范围的应用（如仪器仪表电路）中，双电源设计使运放避免接近供电上下限，从而降低失真。在高速信号处理电路中，双电源可以提供更大的带宽和输出摆幅。

单电源供电：更适合处理传感器输出在地电位以上的信号。对于包含负电压的输入信号，虽然可以通过加偏置电压将其“抬升”到正电压范围，但代价是当输入为0V时，输出相对GND很难达到绝对的0V，如果后级再接放大电路，这个微小偏移可能被放大成灾难性的误差。

结语

单电源与双电源的选择，本质上是在设计复杂度、信号动态范围、系统成本和功耗之间做权衡。双电源方案在性能和设计便利性上优势明显，但单电源方案在成本和系统集成度上不可替代。随着低压便携设备的普及，单电源运放设计已经成为工程师必须掌握的基本功——而理解其与双电源设计的本质差异，正是打好这个基本功的第一步。
