芯伯乐新品：LM3914 / LM3915 / LM3916显示驱动选型及设计介绍

在LED条形图显示驱动领域，LM3914、LM3915与LM3916是绕不开的三个经典型号。它们共用同一套芯片架构与引脚定义，却因内部电阻分压网络的不同而呈现出截然不同的刻度特性。

1同一颗架构，三种模式

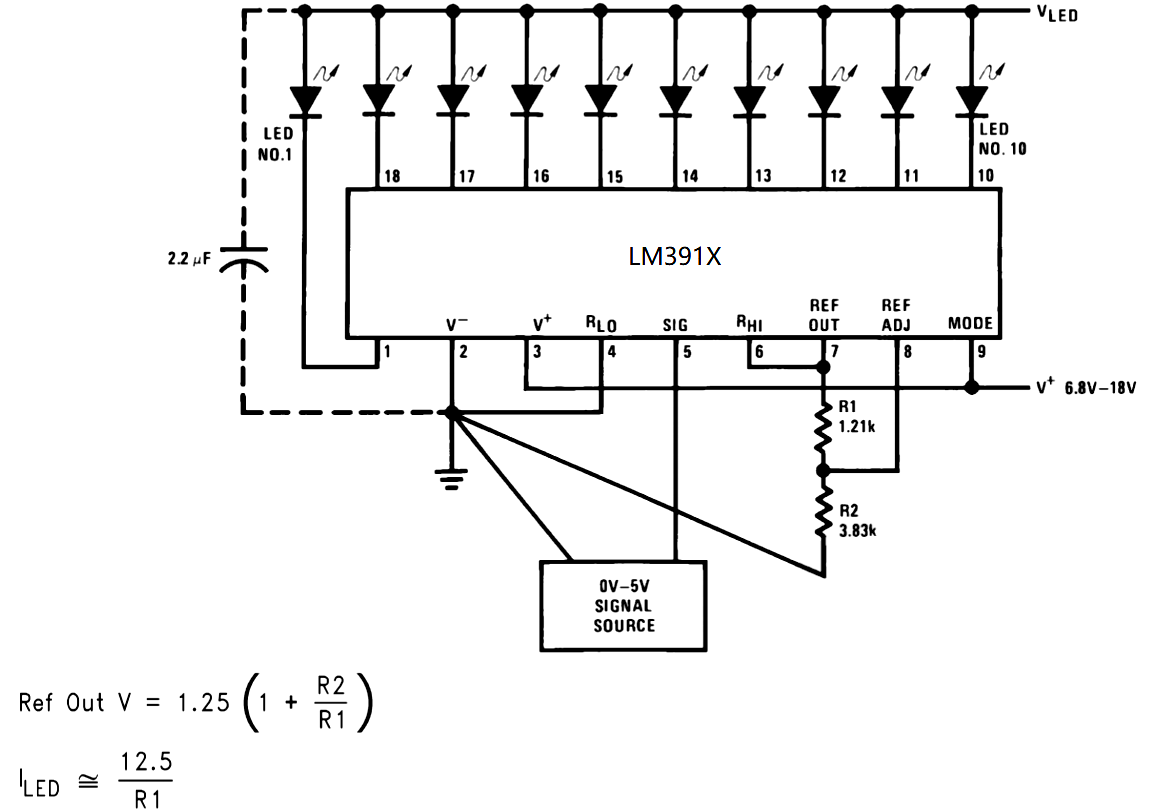

XBLW LM3914、XBLW LM3915、XBLW LM3916，是三个18引脚DIP封装的单片集成电路，可感知模拟电压电平并驱动多达10个LED、LCD或真空荧光显示器。三者共享以下核心特性：

l点状（Dot）与条状（Bar）显示模式可通过引脚9外部切换；

l输出电流可编程，范围为2mA~30mA，无需外置限流电阻（LM3915为1mA~30mA）；

l内置1.2V至12V可调基准电压源；

l输入可承受±35V过压而不损坏或产生误输出；

l工作电压范围3V至25V。

三者的唯一区别在于内部10级电阻分压器的阻值配置——这组电阻决定了每一级LED点亮的阈值刻度。

2三种刻度，三种场景

LM3914——线性刻度

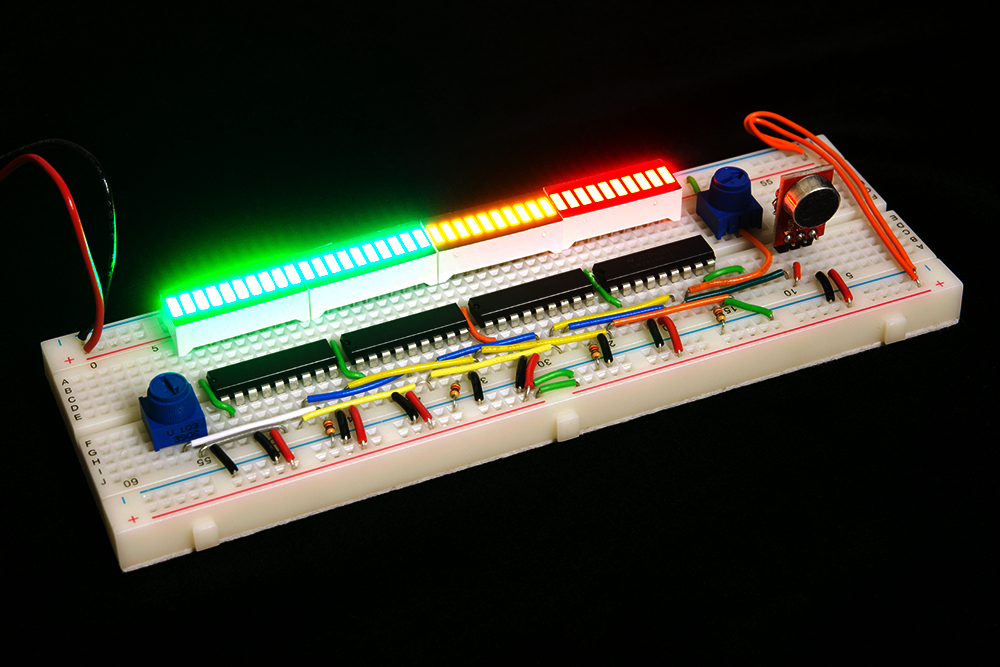

LM3914 内部包含一个可调电压基准和一个精准的10阶分压器，每一级步进对应的输入电压增量相等。因此它适用于线性模拟显示场景，典型应用是LED电压表、电池电量指示器等需要等比例反映物理量的场合。线性度可控制在0.03%以内。

LM3915——对数刻度（3dB/步）

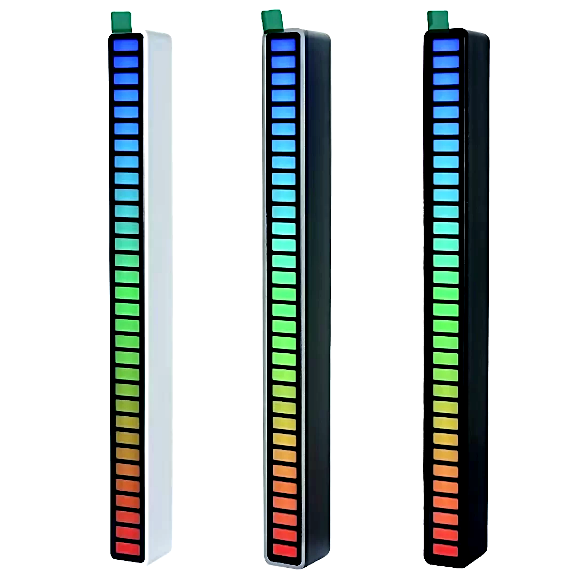

LM3915内部电阻分压器按照3dB对数步进设计。每增加一级LED点亮，对应的输入信号电平增加3dB。这种刻度特性非常适合宽动态范围信号的指示，如音频电平、射频信号强度、功率监测、光强或振动测量等。

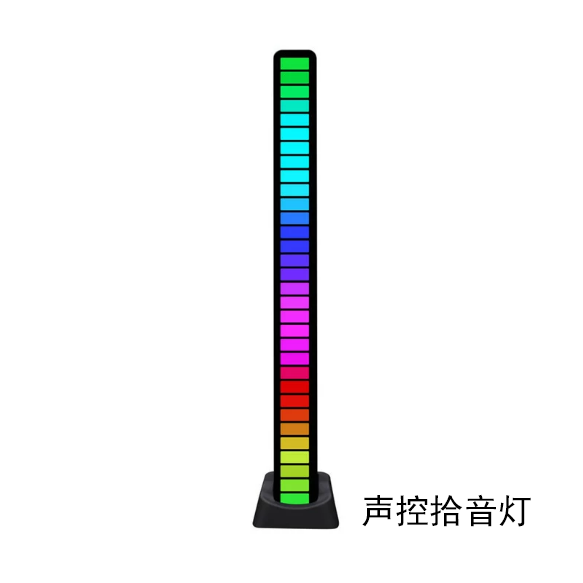

LM3916——VU表刻度

LM3916内部电阻分压器针对音频VU表专门优化。相比LM3915的均匀3dB步进，LM3916在0dB附近步进更密，在低电平区域步进更疏。这是为了模拟传统模拟VU表的准对数响应特性，适用于音频设备中的音量单位指示。精度典型值优于0.2dB。

3应用与选型建议

选型时需注意：若被测信号本身是线性物理量（如电压、电流），选择LM3914；若信号动态范围宽、人耳感知呈对数特性（如音频功率、RF场强），选择LM3915；若需要严格遵循VU表标准的音频监测，选择LM3916。

4去抖与抗干扰在测量缓慢变化的直流信号时，建议在输入端对地并联0.1μF~1μF电容，并串联1kΩ电阻构成低通滤波，以抑制工频噪声与瞬态干扰。对于音频信号，需先经精密整流或有效值转换后再送入芯片，因LM391x系列直接响应输入电压的瞬时值，未整流时显示会随波形剧烈跳动。

总结

三款芯片在电气规格上几乎一致。在PCB布局上三者引脚完全兼容，支持在同一PCB上直接替换以实现不同量程/特性切换。这一设计能够大幅简化产品迭代与功能定制流程，显著提升开发效率。
