XBLWMAX485：10Mbps半双工RS485收发器，高ESD防护与低功耗设计

芯伯乐（XBLW）MAX485是一款支持3V~5.5V宽电压供电、具备±15kVESD防护能力的半双工RS485通信收发器。该器件集成驱动器和接收器，支持高达10Mbps的数据传输速率，适用于工业控制、电力通信、智能电表及工厂自动化等应用场景。

产品特性

l 高速通信：支持10Mbps数据传输速率

l 宽电源电压：3.0V~5.5V

l 高ESD防护：A/B引脚±15kV（HBM），其他引脚±8kV

l 低功耗：工作电流典型值300µA，关断模式下低至1µA

l 共模输入范围：-7V~+12V

l 总线负载能力：最多支持256个节点

l 故障保护功能：支持开路、短路等故障安全模式

l 热关断与过流保护：防止驱动器过热和短路损坏

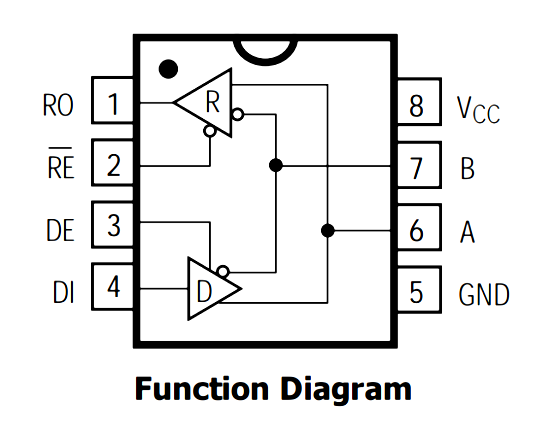

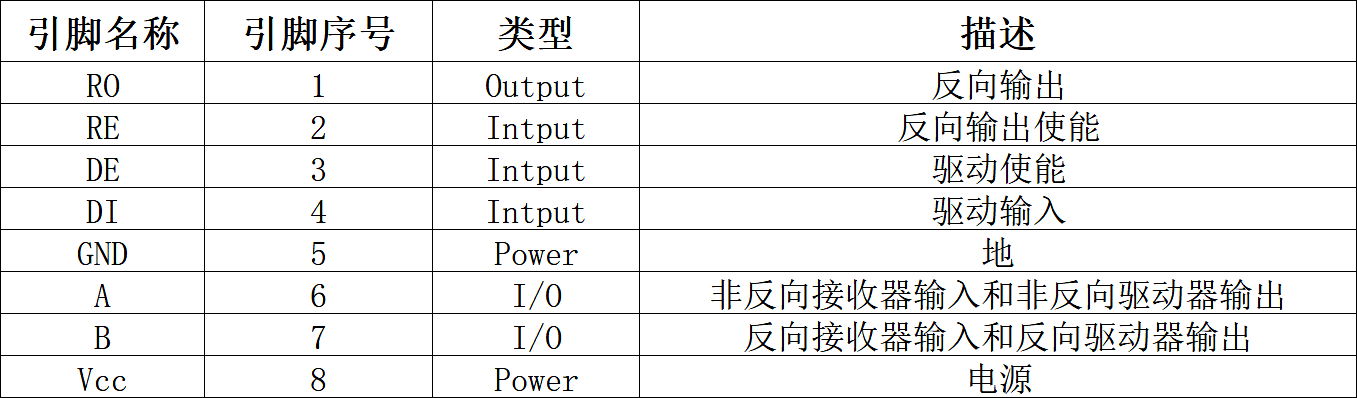

引脚功能

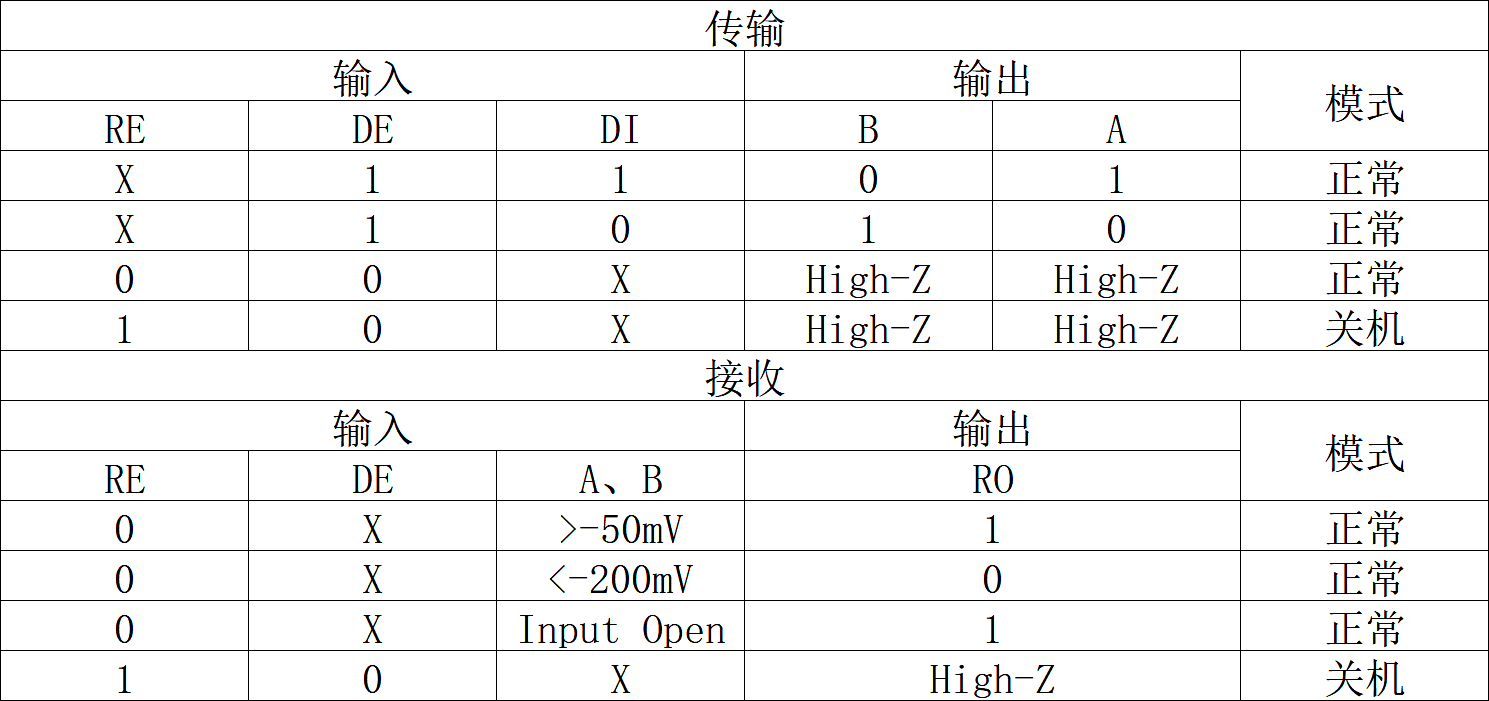

模式说明

MAX485通过接收使能（RE）和驱动器使能（DE）引脚的组合控制其工作模式：

l 当DE为高电平、RE为高电平时，器件进入发送模式，将DI引脚的单端数据转换为A、B总线的差分信号进行输出；

l 当DE为低电平、RE为低电平时，器件切换至接收模式，将总线上的差分信号转换为单端信号从RO引脚输出，并具备输入开路故障安全功能；

l 当DE为低电平、RE为高电平时，则进入关断模式，驱动器和接收器均呈现高阻抗状态，功耗降至极低的1μA以下，从而实现电源节能。这种灵活的控制机制使其能够高效管理数据流向和系统功耗。

核心特性

1. 电气性能优势

高速通信能力：支持最高10Mbps的数据传输速率，满足大多数工业现场总线需求

宽电源电压范围：3.0V~5.5V，兼容3.3V和5V系统设计

低功耗设计：工作模式下静态电流典型值300μA，关断模式下低至1μA

高ESD防护：A/B引脚具备±15kV（HBM）ESD保护，其他引脚±8kV保护

2. 可靠性设计

热关断保护：内置过热保护电路，防止驱动器因过热损坏

短路电流限制：驱动器具备短路保护功能，提高系统可靠性

故障安全设计：接收器输入开路、短路时保证逻辑高电平输出

工业级温度范围：-40℃~+85℃工作温度范围

3. 系统集成优势

高节点容量：1/8单位负载设计，单总线最多支持256个节点

电源无关操作：上电/断电期间驱动器输出保持高阻抗状态

兼容性强：完全兼容RS-485标准，可与同类产品互换使用

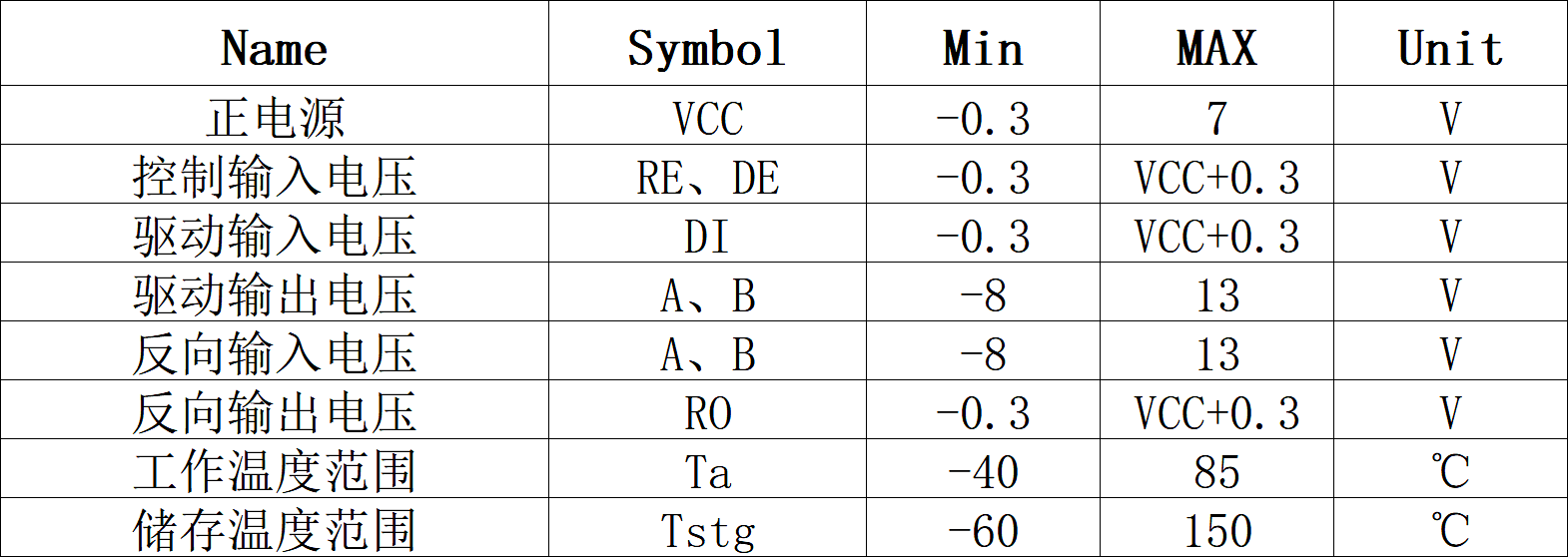

绝对最大额定值

典型应用

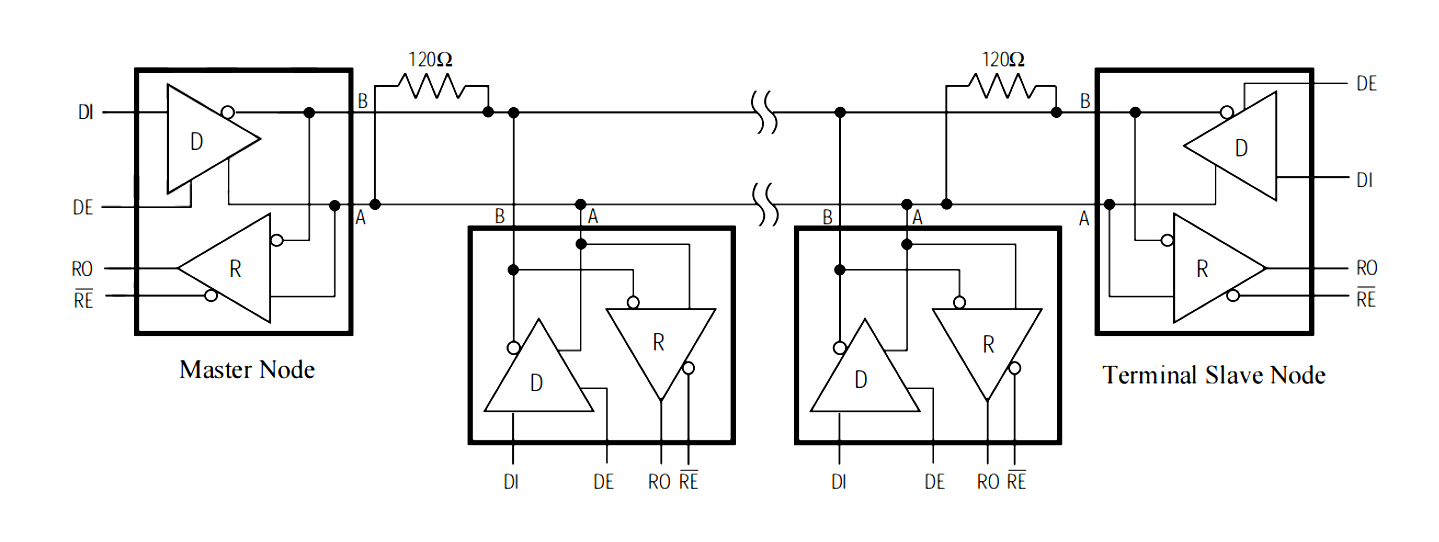

l 半双工RS485网络：半双工RS-485网络是一种采用一对差分信号线（A和B）进行数据传输的多节点通信系统，其核心特点是所有设备共享同一总线，依靠协议协调，在任何时刻只能有一个设备作为发送方，其余设备作为接收方，XBLW MAX485支持多达256节点总线连接，从而实现稳定、抗干扰、低成本的多点通信。

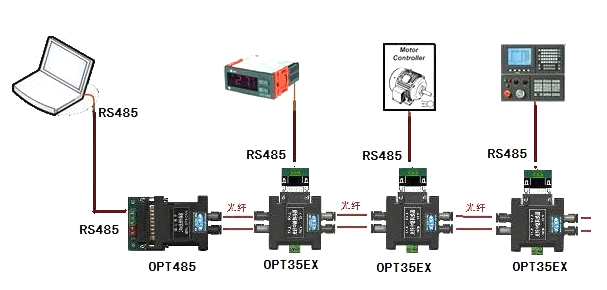

l 工业控制系统：MAX485是工业控制系统中实现设备间可靠通信的核心芯片，它作为RS-485收发器，将控制器的逻辑信号转换为抗干扰的差分信号，通过一对双绞线构建多节点网络。其采用半双工通信模式，支持长达1200米的远距离传输，通过差分传输机制有效抑制工业环境中的共模噪声，具有高可靠性、低成本、布线简单的显著优势。

总结

XBLW MAX485是一款高性能、高可靠性的 RS485 收发器，兼具高通信速率与低功耗特性，具备出色的 ESD 防护能力和全面的故障保护机制，广泛适用于各类工业与通信应用场景。其宽电源电压范围与多样化的封装选择，为系统设计提供了更高的灵活性与便利度，助力实现稳定而高效的通信连接。
