芯伯乐精密型轨到轨运放芯片XBLWLMV321A/358A/324A系列，低失调电压精密运放

在便携设备、传感器接口和电池供电系统中，对运算放大器的要求不仅限于高精度，更需兼顾带宽、功耗与成本的整体平衡。芯伯乐（XBLW）的LMV321A（单通道）、LMV358A（双通道）和LMV324A（四通道）系列精密型CMOS运算放大器，以其1MHz带宽、轨到轨输入输出及微安级功耗特性，为消费电子、工业控制提供了高性价比的解决方案。

产品概述

XBLWLMV321A/358A/324A是芯伯乐推出的精密型低功耗运算放大器系列。该系列芯片具备1MHz增益带宽积，0.8V/µs压摆率，静态电流低至80µA/通道，可在2.3V至5.5V宽电源范围内工作。其输入失调电压最大仅为4.5mV，支持轨到轨输入输出，并可在40℃至+125℃工业级温度范围内稳定工作，适用于高阻抗信号源调理、电池供电设备和各类传感器接口应用。

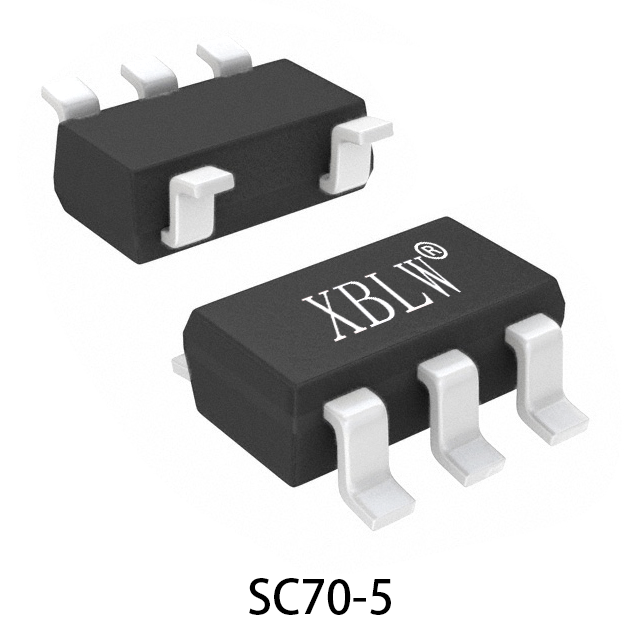

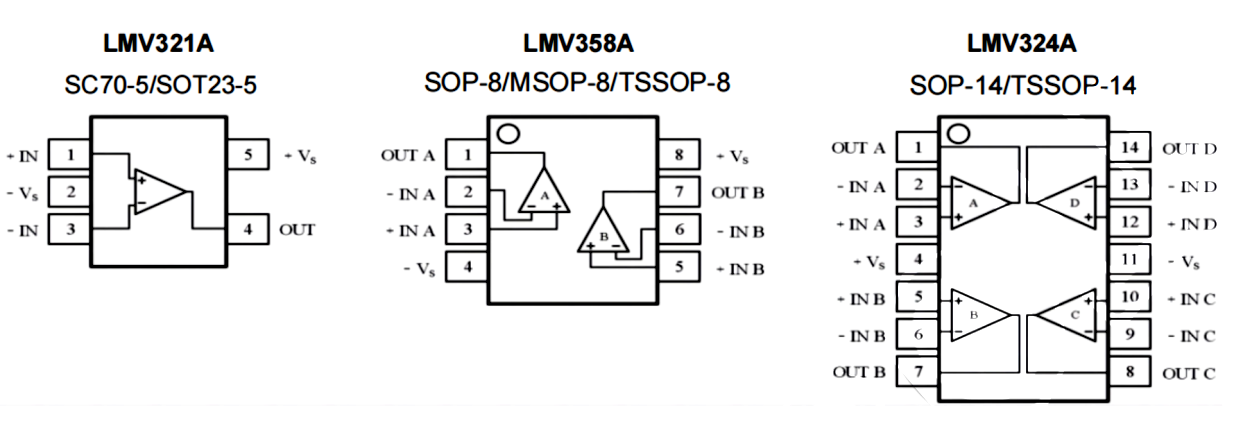

该系列提供多种封装选择：LMV321A支持SOT235和SC705；LMV358A提供SOP8、MSOP8和TSSOP8；LMV324A则提供SOP14和TSSOP14封装，方便不同空间要求的系统集成。

设计优势

l 通用性能与低成本：1MHz带宽与0.8V/µs压摆率可满足大多数中低速信号调理需求，成本优化明显，适合消费类及工业批量应用。

l 轨到轨输入与输出：输入输出范围覆盖电源轨，显著提升动态信号范围，便于处理满幅信号，尤其适合单电源供电系统。

l 低功耗运行：每通道静态电流仅80µA，有效延长电池设备工作时间，是便携式仪器和物联网传感节点的理想选择。

l 良好的直流性能：最大输入偏移电压4.5mV，单位增益稳定，集成EMI抑制功能，提升系统抗干扰能力。

l 工业级温度范围：支持40℃至+125℃工作温度，适应严苛环境，保证设备在恶劣条件下的可靠性。

应用场景

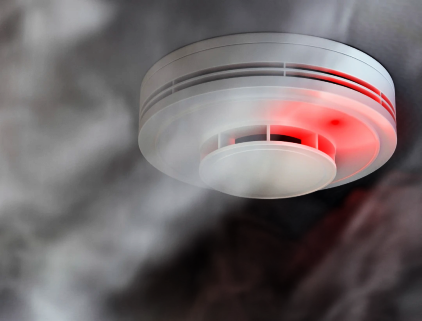

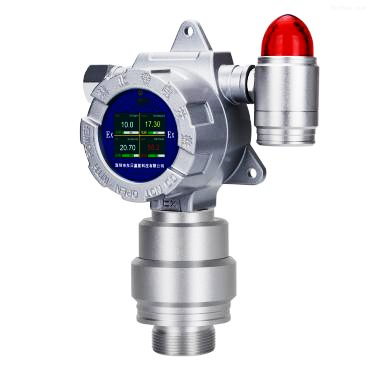

l 传感器信号调理：可用于气体传感器、烟雾传感器、温度传感器等高输出阻抗类传感器的缓冲与放大电路，其pA级输入偏置电流有效降低测量误差。

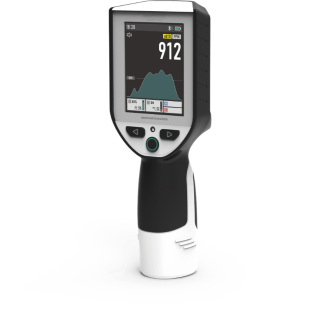

l 电池供电设备：凭借低静态电流和宽电源电压范围，广泛用于手持仪表、无线传感节点等电池供电系统，显著延长设备续航。

l 有源滤波器与音频输出：1MHz带宽支持中低频有源滤波器设计，也可用于音频信号缓冲与输出驱动。

l 电流检测与电源控制：可搭建低成本侧电流检测电路，用于电源管理、电机控制、电池充放电监控等系统。

典型应用电路

l 差分放大电路

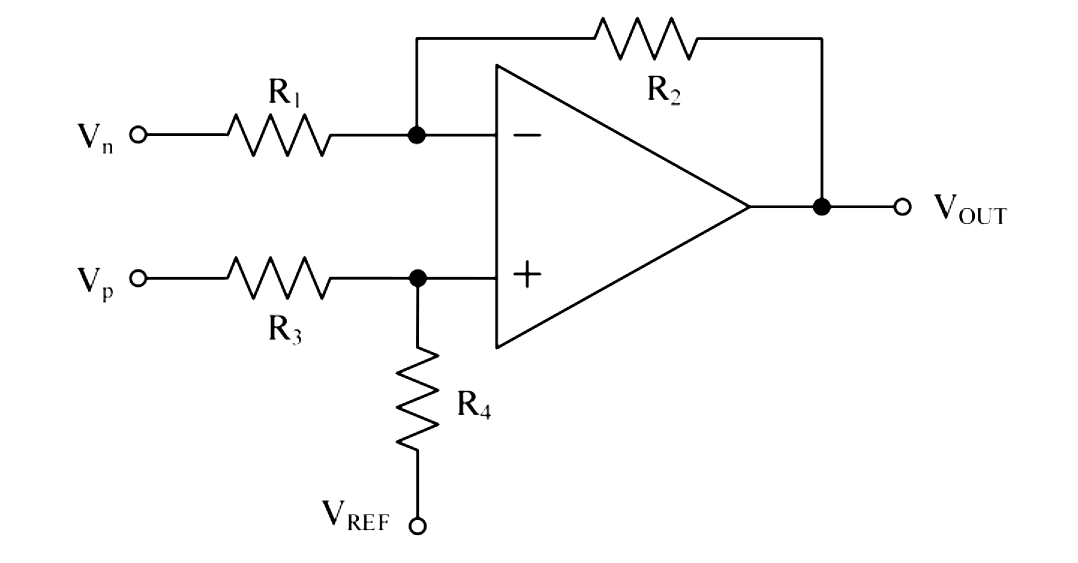

如图为差分信号放大电路。如果电阻比相等R/R1=R/R2，则VouT=(V1-V2)xR/R1+VREF。

l 仪器放大器电路

XBLWLMV321A/358A/324A系列非常适合于电池供电应用中的传感器信号调理。采用双运放搭建仪器放大结构，可用于桥式传感器（如压力传感器、秤重传感器）的差分信号放大，具有高共模抑制比，适用于工业现场噪声环境。

总结

芯伯乐XBLWLMV321A/358A/324A系列运算放大器以其1MHz带宽、轨到轨输入输出、低功耗和工业级温度范围等特性，成为通用信号调理应用的理想选择。其良好的性能平衡与高性价比尤其适合电池供电设备、传感器接口、消费电子及工业控制系统，帮助设计工程师在成本与性能之间取得最优解，提升整机竞争力。
