满足当今电源需求的全系列栅极驱动电源产品
发布时间:2024-1-8 15:36:25

电源是电子设备的基础,其中的栅极驱动器是稳定提供设备电源的关键。栅极驱动器是一种功率放大器,它接受来自控制器芯片的低功率输入,并为高功率晶体管(例如IGBT或功率MOSFET)的栅极产生高电流驱动输入。本文将为您介绍芯伯乐品牌的栅极驱动芯片系列产品,栅极驱动电源产品系列的功能特性,电学参数以及应用领域。



01


主要特征


  • 锁存保护: 可承受 0.5A 反向电流

  • 低至- 10V 的输入逻辑保护

  • 输出阻抗低

  • 单芯片集成两路驱动输出峰值电流:2A

  • 工作范围: 4.5V~25V

  • 最大输入负压可达 -5V

  • 高电容负载驱动能力:--在 nF 负载时,开关时间< 25ns

  • 上升/下降时间匹配

  • 传播延时: 40ns

  • 宽温度范围: -40℃~125℃

  • 芯片开通/关断延时特性 -- Ton/Toff =70ns/70ns

  • 符合 RoSH 标准 SOIC8/DFN8





02


功能框图(GT4426/GT4427/GT4428)




03


封装及引脚定义(GT4426/GT4427/GT4428)


编号

名称

功能

1

NC

空引脚

2

INA

通道 A 输入端

3

GND

引脚地

4

INB

通道 B 输入端

5

OUTB

通道 B 输出

6

VCC

电源

7

OUTB

通道 A 输出

8

NC

空引脚



04


电学参数(GT4426/GT4427/GT4428)


符号

定义

最小

最大

单位

VCC

电源电压

4.5

20

V

TC

环境温度

-40

125

°C


符号

定义

最小值

典型值

最大值

单位

VIH

逻辑高电平  1 输入电压

2.4



V

VIL

逻辑低电平0 输入电压

0.8

V

IIN

输入电流(0V≤VINVCC)



200

μA

VOH

高电平输出电压降

VCC–0.025

V

VOL

低电平输出电压降

0.025

V

ROH

高电平状态,输出电阻(VCC= 18V,IO= 100mA)

4

8

Ω

ROL

低电平状态,输出电阻(VCC= 18V,IO= 100mA)

2

4

Ω

IPK

峰值输出电流


2


A

IREV

锁存保护可承受反向电流(工作周期≤2%,t≤300us,VCC= 18V)

>0.5

A

tR

上升时间(VCC= 18V,CLOAD= 100pF)

30

ns

tF

下降时间(VCC= 18V,CLOAD= 100pF)

30

ns

tON

开通传输延时(VCC= 18V,CLOAD= 100pF)

70

ns

tOFF

关断传输延时(VCC= 18V,CLOAD= 100pF)

70

ns

IQ1

电源电流(VINA=VINB=逻辑高)

1

mA

IQ0

电源电流(VINA=VINB=逻辑低)

1

mA


1、选型与输入输出逻辑对照表

GT4426输入输出逻辑表

INPUT

OUTPUT

INA

INB

OUTA/

OUTB/

L

L

H

H

H

H

L

L

L

H

H

L

H

L

L

H

注:H 代表高电平;L 代表低电平


GT4427输入输出逻辑表

INPUT

OUTPUT

L

L

L

L

H

H

H

H

L

H

L

H

H

L

H

L

注:H 代表高电平;L 代表低电平


GT4428输入输出逻辑表

INPUT

OUTPUT

INA

INB

OUTA

OUTB

L

L

L

L

H

H

H

H

L

H

L

H

H

L

H

L

注:H 代表高电平;L 代表低电平


型号

输入输出逻辑

封装

GT4426

反向相位

SOP-8

GT4427

同相相位

SOP-8

GT4428

A通道反相,B通道同相

SOP-8


2、GT4426/GT4427/GT4428三款型号输入输出波形图


GT4426输入输出(反相)波形图


GT4427输入输出(同相)波形图



GT4428输入输出(A通道反相)波形图


GT4428输入输出(B通道同相)波形图



05


应用领域及产品


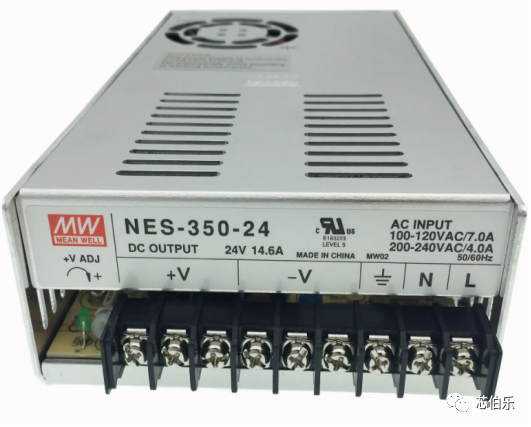

变换式电源


脉冲发生器

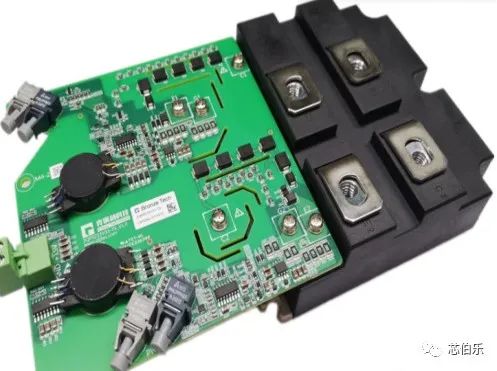

XBLW GT4428驱动IGBT的应用



06


总结

在各种电力转换过程中,栅极驱动器扮演着重要的角色,而通过栅极驱动电源并支持双极电压输出的隔离式DC-DC转换器,更是为各种电器设备提供稳定电源的理想选择。芯伯乐推出了一系列的隔离式DC-DC转换器,提供支持IGBT、MOSFET、SiC  MOSFET和GaN等不同技术的产品系列,能够满足各种应用的不同功率需求,产品系列相当完整,将是您进行产品开发时的上佳搭档。
