XBLW芯伯乐-基于ESP32的工业RS485网关解决方案
发布时间:2024-6-28 11:19:34

什么是工业网关?工业网关主要有这些要实现的目标。

● 它应该维持工业环境。

● 该设备应能够与其他工业设备通信,例如 VFD、电能表、多功能仪表、逆变器等。

● 最重要的是它应该与互联网交谈。


01

方案解决


为了与不同的工业设备通信,有不同的工业协议,例如 Profibus、CAN、Profinet、AI 总线、内部总线等等。

但是在这个项目中,我们将使用一个名为 Modbus 的著名协议,它在RS485 串行总线上工作。

设备上有一个 RS485 端口,因此我们可以使用 Modbus RTU、Modbus ASCII,并且通过 WiFi 和以太网,我们可以使用 Modbus TCP IP。


02

产品特性


● 它支持高达 6 - 35Vdc 的工业电压等级。

● 用于 Internet 连接的板载Wi-Fi和以太网。

● 以太网100Mb接口。

● ESP32-WROOM-32D WiFi/BLE 模块。(双核功能)。

● USB连接器,可使用Arduino IDE轻松编程ESP32 。

● 半双工RS485 通讯端口

● 用于存储数据的板载EEPROM IC。

● RS485 的自动数据流控制

● 两个可编程 LED 指示。(我将它们用作 TX 和 RX LED)

● 可选择的 RS485 收发器电压电平。(5v & 3.3v)

● 采用 DIN 安装且 PCB 尺寸紧凑的工业外壳。


03

产品项目应用


● 工业电表监控

● 监控和控制太阳能逆变器

● 实时测量工业温度和温度值

● 监测气动压力和流量硬件资料


04

硬件资料

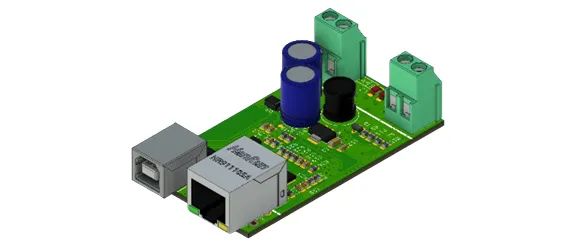

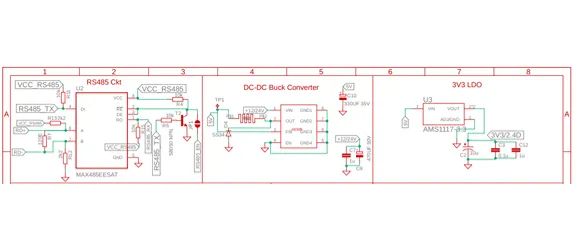

● 网关产品部分原理图及PCB

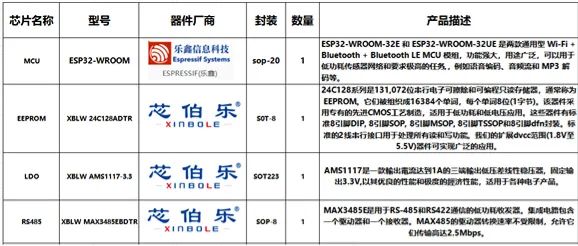

●   产品生产BOM主要芯片



05

应用领域



工业智能网关是工业互联网的核心设备之一,它承担着连接设备、搜集数据、分析数据、设备控制和实现设备智能化管理的重要任务。随着工业互联网的快速发展,工业智能网关的作用变得越来越重要。
